  • DVF4000

›

DVF4000
5-осевой вертикальный обрабатывающий центр
5-осевые обрабатывающие центры DVF 5000 предназначены для производителей компонентов, которым требуется обработка высокоточных сложных деталей за один проход. Оснащенные передовыми технологиями и готовые к автоматизации, эти станки выведут вашу производительность и эффективность на совершенно новый уровень.

Серия DVF

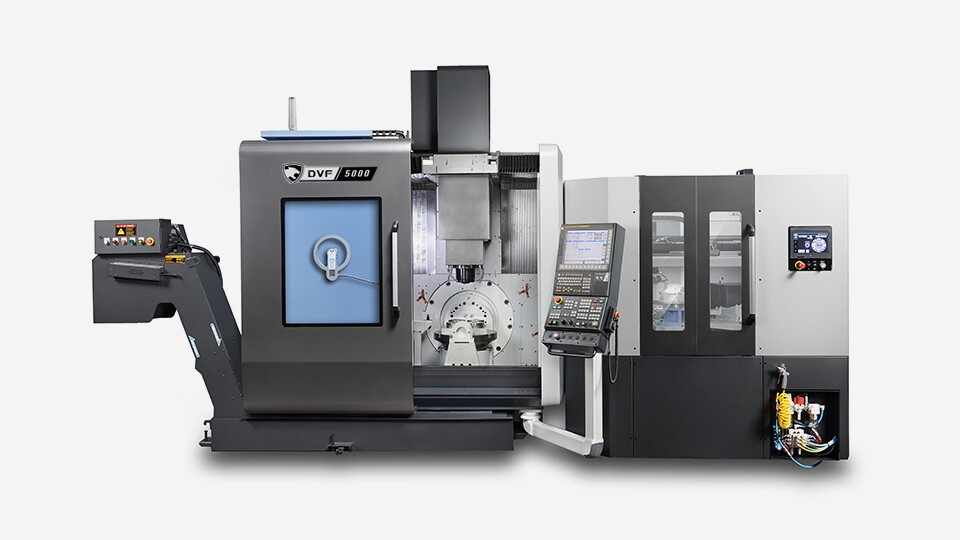

5-осевой вертикальный обрабатывающий центр

5-осевые обрабатывающие центры DVF 5000 предназначены для производителей компонентов, которым требуется обработка высокоточных сложных деталей за один проход. Оснащенные передовыми технологиями и готовые к автоматизации, эти станки выведут вашу производительность и эффективность на совершенно новый уровень.

Простота в эксплуатации

Простое

управление

Высокая производительность

Высокая

производительность

Отличные обрабатывающие возможности

Отличные

обрабатывающие

возможности

Простое обслуживание

Простое

обслуживание

Основные преимущества

详情（Solutions for complex shapes）

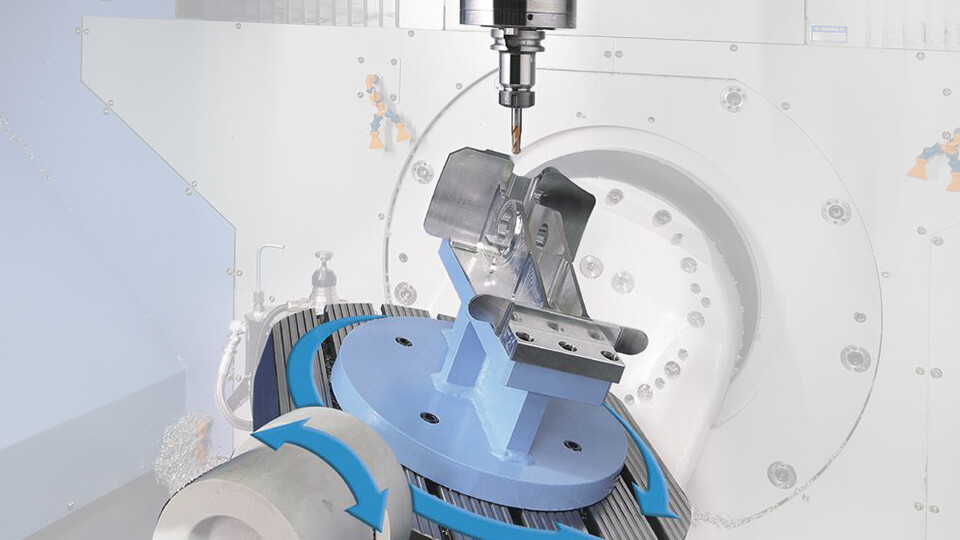

Решения для сложных форм

Высокоскоростной шпиндель 12000 / 18000 об/мин

2-осевой наклонный стол от Ø400 мм до Ø800

Функция поворота стола: DVF 6500T / DVF 8000T

Шпиндель с высоким крутящим моментом 426 Н·м: DVF 8000T/50

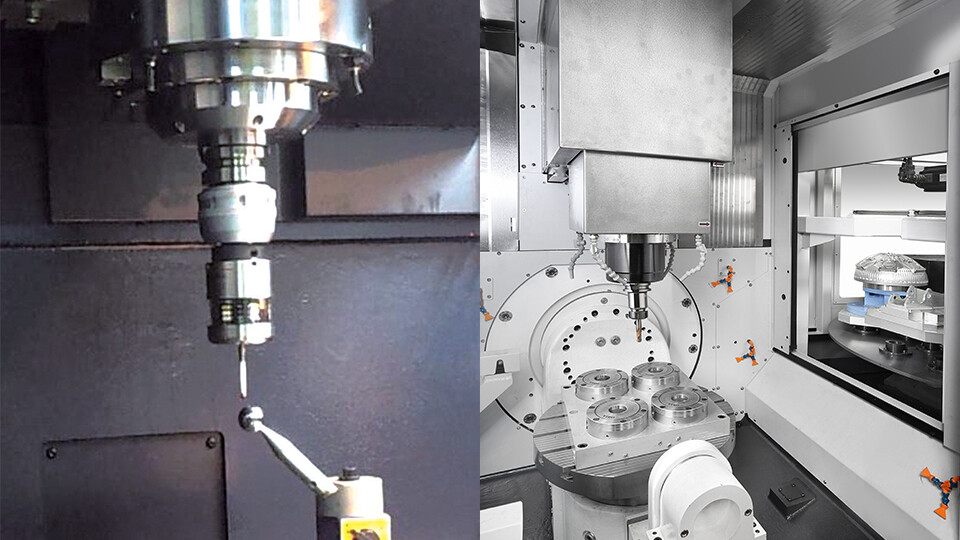

Высокая точность

Датчик измерения длины инструмента входит в стандартную комплектацию.

Интегрированные системы термокомпенсации для шпинделя и конструкции

Охлаждение шпинделя в стандартной комплектации

详情（High-precision）

详情（User-friendly machine）

Удобный в использовании станок

Магазин инструментов может вмещать до 120 инструментов, а система многопаллет позволяет работать без оператора.

Доступны компактные системы автоматизации (AWC, RPS, LPS)

Характеристики продукции


модельDVF4000DVF5000DVF5000 2-е поколениеDVF6500DVF6500TDVF8000DVF8000TDVF8000T/50
ПЕРЕМЕЩЕНИЯ
Ход по оси X620mm625mm650mm750mm750mm1000mm1000mm1000mm
Ход по оси Y440mm450mm520mm785mm785mm900mm900mm900mm
Ход по оси Z430mm400mm480mm600mm600mm685mm685mm800mm
СКОРОСТИ ПОДАЧИ
Быстрое перемещение по оси X36m/min40m/min42 м/мин45 м/мин45 м/мин45 м/мин45 м/мин36m/min
Быстрое перемещение по оси Y36m/min40m/min42 м/мин45 м/мин45 м/мин45 м/мин45 м/мин36m/min
Быстрое перемещение по оси Z36m/min40m/min42 м/мин45 м/мин45 м/мин45 м/мин45 м/мин30m/min
Быстрое перемещение по оси C20 об/мин20 об/мин25 об/мин50{80} об/мин1000об/мин60 об/мин600 об/мин600 об/мин
Быстрое перемещение по оси B20 об/мин20 об/мин25 об/мин25 об/мин25 об/мин25 об/мин25 об/мин25 об/мин
ГЛАВНЫЙ ШПИНДЕЛЬ
Максимальная скорость шпинделя12000{15000} об/мин12000{18000} об/мин15000{20000} об/мин12000{18000} об/мин18000r/min12000{18000} об/мин18000r/min10000r/min
Максимальная мощность шпинделя18.5/11kw18.5{22}kw18.5/11kw22/.18.5kw22/18.5{30/24}kw22/.18.5kw22/18.5{30/24}kw35/25{37/25}kw
Максимальный крутящий момент шпинделя118 Н·м118 Н·м118{156} Н·м204{118} Н·м118 Н·м204{118} Н·м118 Н·м488 Н·м
Конус инструментаiso#40iso#40iso#40iso#40HSK T63iso#40HSK T63HSK T100
СТОЛ
Диаметр поворотного стола400mm500mm630mm650mm650mm800mm800mm800mm
Максимальный вес заготовки200kg400kg400kg600kg500kg1400kg700kg700kg
ВМЕСТИМОСТЬ МАГАЗИНА ИНСТРУМЕНТОВ
Количество инструментальных позиций30ea30ea30 120 шт.40ea60ea40ea60ea40ea
ГАБАРИТЫ
Длина2750mm2700mm2795mm3700mm3700mm4097mm4097mm4825mm
Высота2760mm2890mm2867mm3100mm3255mm3670mm3765mm4330mm
Ширина2205mm2205mm2347mm2450mm2450mm2950mm2950mm3400mm
Вес7500kg7500kg8000kg14500kg14500kg25000kg25000kg25000kg
