В аэрокосмической, энергетической и точной обрабатывающей промышленностях рабочие колеса, как ключевые компоненты гидравлических машин, напрямую определяют эффективность работы и стабильность всей системы благодаря точности их обработки. Однако сложная геометрия криволинейных поверхностей, тонкостенная структура и строгие требования к допускам рабочих колес долгое время занимали престижное место в области механической обработки. Столкнувшись с этой проблемой, DN Solutions' (ранее Doosan) серия пятиосевых обрабатывающих центров DVF с превосходной динамической точностью, термической стабильностью и адаптивностью к автоматизации переопределяет стандарты эффективности и качества обработки рабочих колес для глобальной обрабатывающей промышленности.

一. Почему для обработки рабочих колес требуется пятиосевая технология?

Традиционные трехосевые обрабатывающие центры часто оказываются недостаточными при работе со сложными деталями, такими как рабочие колеса. Из-за скручивания и перекрытия лопастей трехосевая обработка не только требует многократных операций зажима и изготовления сложных приспособлений, но и легко приводит к помехам инструмента, что приводит к недостаточной чистоте поверхности каналов. Основное преимущество пятиосевой одновременной обработки заключается в том, что, добавляя две вращательные оси, инструмент всегда может подходить к заготовке под оптимальным углом, достигая истинного "однократного зажима, все готово".

Серия DVF от DN Solutions была разработана именно для этой цели. Эта серия станков может одновременно выполнять токарные, фрезерные и сверлильные операции на одной машине, полностью избегая ошибок повторного позиционирования, вызванных многократными операциями зажима. Для обработки рабочих колес это означает плавные переходы профиля лопастей и точный контроль размеров каналов.

二、Серия DVF от DN Solutions: разработана для сложных поверхностей

Серия DVF, флагманский продукт DN Solutions, превратилась в мощное семейство, включающее DVF 4000, 5000, 6500, 8000 и DVF 8000T с возможностями токарной обработки. Эта серия предлагает высокоцелевые решения для различных размеров рабочих колес и требований к материалам.

1. Максимальная термическая стабильность и точное управление

Обработка рабочих колес обычно является долгосрочным непрерывным процессом, и термическая деформация шпинделя и конструкции станка является основной причиной отклонения точности. Модели второго поколения серии DVF (например, DVF 6500/8000 2-го поколения) инновационно внедряют технологию усиленного охлаждения конструкции Cooling Bar. Размещая охлаждающие контуры внутри ключевых структурных компонентов в сочетании с новой герметичной защитной обшивкой, эффективно изолируется влияние внутреннего режущего тепла и внешних источников тепла на геометрическую точность станка.

В конструкции шпинделя серия DVF предлагает высокопроизводительные встроенные электродвигатели (например, высокомоментные версии на 15 000 об/мин или 20 000 об/мин) и стандартно оснащается масляной системой охлаждения. Датчики в реальном времени контролируют изменения температуры в головке шпинделя, колонне и станине, автоматически корректируя параметры для минимизации эффектов теплового расширения, обеспечивая микронную согласованность обработки даже при непрерывной обработке десятков или даже сотен рабочих колес.

2. Основная конфигурация, разработанная для больших рабочих колес и высокого крутящего момента.

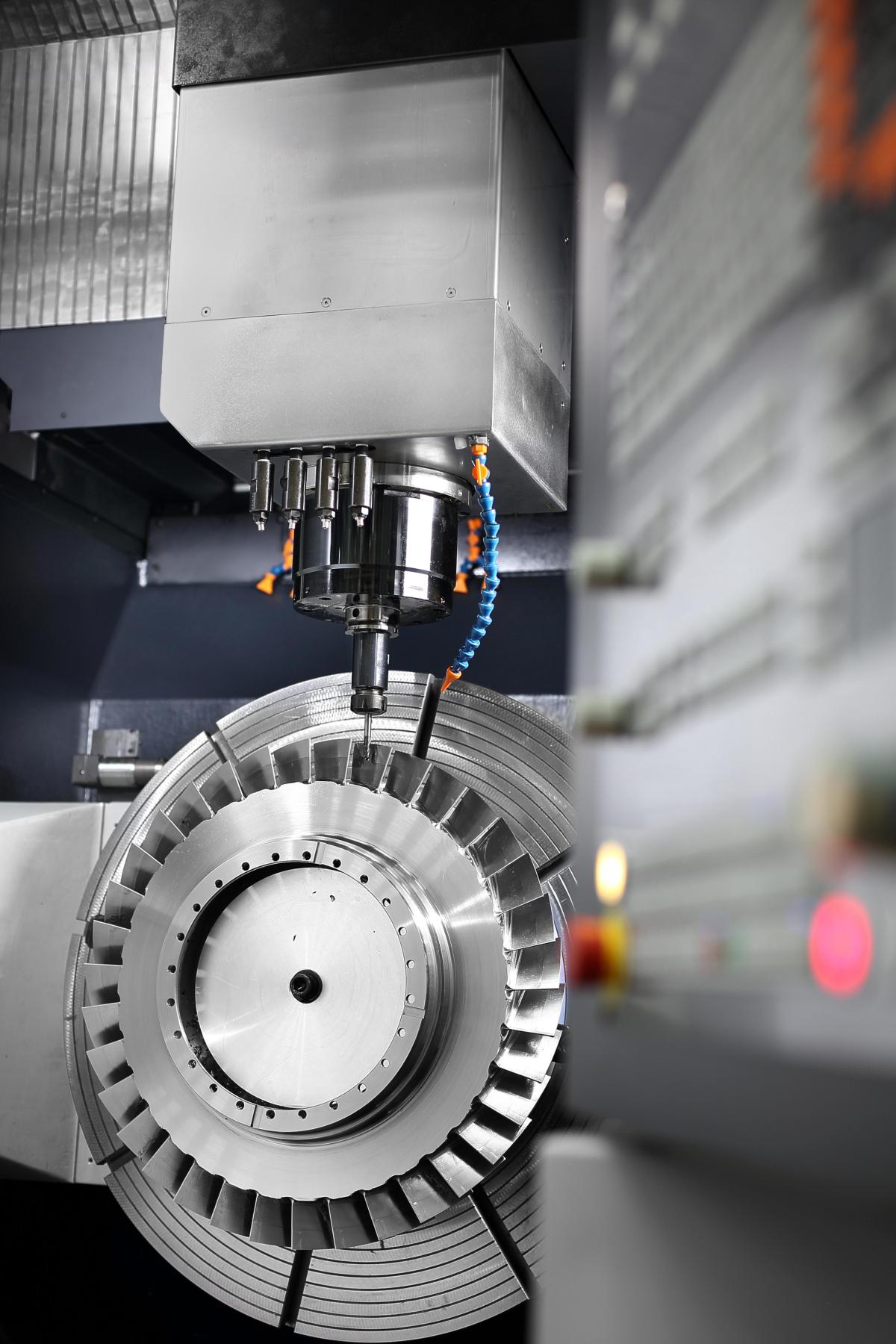

Серия DVF 8000 демонстрирует мощные возможности обработки аэрокосмических дисков с лопатками диаметром до 950 мм и более. Эта модель использует двойные шариковые винты и двойные приводы двигателей на оси Y, двойные приводы на оси A и технологию прямого привода на оси C, обеспечивая чрезвычайно высокую жесткость и грузоподъемность. Эта структура позволяет DVF 8000 эффективно противостоять огромным режущим силам и подавлять вибрации при обработке рабочих колес из жаропрочных сплавов (таких как Inconel и титановые сплавы), тем самым защищая целостность тонкостенных лопастей.

3. DVF 5000 второго поколения достигает скачка в скорости и точности.

Для небольших и средних точных рабочих колес DVF 5000 второго поколения устанавливает новый отраслевой стандарт. Его скорость быстрого перемещения увеличена до 42 м/мин, ускорение достигает 0.4G, а скорость вращения осей B/C достигает 25 об/мин. Более того, он может быть оснащен системой интеллектуальной коррекции движения IKC, которая может контролировать и корректировать ошибку оси вращения в реальном времени во время обработки. Это означает, что при обработке сложных лопастей с чрезвычайно высоким кручением траектория инструмента может идеально соответствовать теоретической поверхности, что приводит к значительному улучшению шероховатости поверхности.

三、Реальные примеры: от авиационных дисков с лопатками до точных вихревых систем

Доминирование серии DVF в области обработки рабочих колес отражается не только в таблице параметров, но и в конкретных применениях.

В аэрокосмической области клиент успешно обработал диск с лопатками авиационного двигателя диаметром 950 мм с использованием станка DVF 8000T/50 второго поколения. Материалом был либо углеродистый SM45C, либо труднообрабатываемый жаропрочный сплав. Используя мощные пятиосевые CNC-возможности станка, черновая и чистовая обработка сложной криволинейной поверхности лопасти были завершены за одну операцию, значительно сократив производственный цикл.

Для решения распространенных проблем удаления стружки при обработке рабочих колес серия DVF стандартно оснащается передовой системой самоочистки стружки MAC. Оптимизированная конструкция промывки охлаждающей жидкостью быстро удаляет стружку, накопившуюся в каналах, предотвращая ее царапание обработанной поверхности. Это крайне важно для обеспечения аэродинамических характеристик каналов рабочего колеса.

四、Автоматизация: ключ к достижению безлюдного производства рабочих колес

По мере перехода обрабатывающей промышленности к модели "меньше человеческого труда" серийное производство рабочих колес также сталкивается с проблемой нехватки рабочей силы. Серия DVF от DN Solutions изначально включает удобную для автоматизации структуру, обеспечивая бесшовную интеграцию с различными автоматизированными решениями.

DVF 5000+ AWC (Автоматическая система смены заготовок): Подходит для мелкосерийного и среднесерийного производства. Настроив AWC с 8 или более паллетами, оборудование может автоматически забирать заготовки ночью без вмешательства человека, завершая черновую и получистовую обработку рабочего колеса. Оператор может собрать готовую продукцию следующим утром, достигая высокоэффективного "виртуального сменного" производства.

DVF 6500/8000 + RPS/LPS (Роторная/Линейная система паллет): Для смешанного производства больших рабочих колес система RPS или LPS может автоматически планировать различные типы заготовок рабочих колес. Система LPS, в частности, может быть расширена до 80 паллет и оснащена интеллектуальным планированием. Система может автоматически корректировать задачи обработки на основе срока службы инструмента; если у инструмента недостаточно остаточного ресурса, он автоматически пропустит текущую задачу и выполнит другие подходящие программы обработки, значительно повышая надежность и гибкость безлюдной работы.

五、Интеллектуальное управление: снижение барьера программирования

Программирование обработки рабочих колес всегда было сложным. Серия DVF оснащена высококлассными CNC-системами (такими как последние Fanuc 31i-B5, Siemens Sinumerik One или Heidenhain), включающими мощную производительность. В частности, благодаря технологии цифрового двойника Sinumerik One операторы могут моделировать весь процесс обработки рабочего колеса в виртуальной среде, проверять риски столкновения инструмента и оптимизировать траектории. Это не только значительно сокращает цикл НИОКР и прототипирования новых продуктов рабочих колес, но и снижает зависимость от опыта оператора.
