  • ВАРИАКС i

›

ВАРИАКС i
• Однократное закрепление позволяет выполнять многостороннюю обработку и 5-осевую одновременную обработку
• Широкий выбор размеров столов, шпинделей и систем автоматизации
• Функция токарной обработки обеспечивает дальнейшую интеграцию процессов (i-700T, i-800T, i-1050T)

QT-COMPACT
5-осевой обрабатывающий центр, который может быть оснащен различными шпинделями и автоматическим оборудованием.

• Однократное закрепление позволяет выполнять многостороннюю обработку и 5-осевую одновременную обработку

• Широкий выбор размеров столов, шпинделей и систем автоматизации

• Функция токарной обработки обеспечивает дальнейшую интеграцию процессов (i-700T, i-800T, i-1050T)

Простота в эксплуатации

Простое

управление

Высокая производительность

Высокая

производительность

Отличные обрабатывающие возможности

Отличные

обрабатывающие

возможности

Простое обслуживание

Простое

обслуживание

Основные преимущества

详情（只需一台机床即可完成从原材料到最终产品的加工）@1x

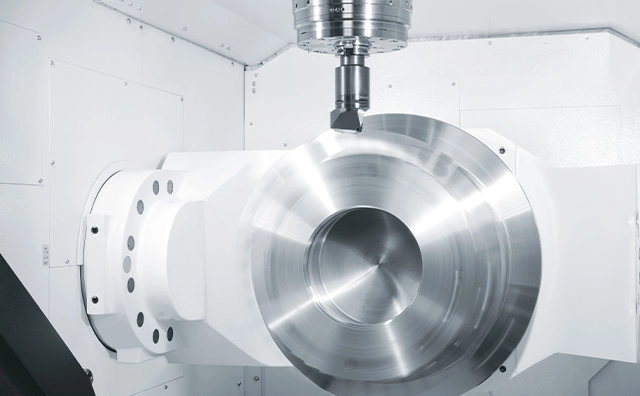

Один станок может выполнить обработку от сырья до готового продукта.

Интеграция токарных и фрезерных процессов для повышения производительности

• Сокращение времени наладки

• Значительное сокращение времени производственного цикла

• Снижение затрат на оснастку и оборудование

• Экономия пространства для установки станка

• Минимизация накопленных ошибок за счет интеграции процессов для обеспечения высокой точности

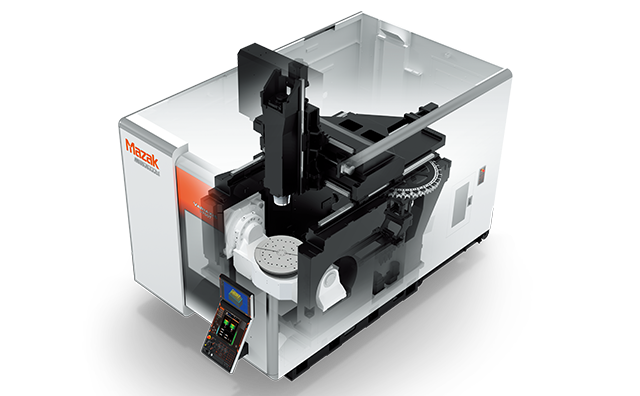

Высокожесткая конструкция обеспечивает долговременную высокоточную обработку.

Полнопорталовая конструкция без консоли

Конструкция станка разработана с использованием FEM-анализа. Вибрации при разгоне и торможении минимизированы для обеспечения стабильности высокоточной обработки. (Обратите внимание, что VARIAXIS i-500 имеет другую конструкцию.)

详情（高刚性结构，可实现长期高精度加工）@1x

详情（5 轴高精度调校功能 MAZA-CHECK）@1x

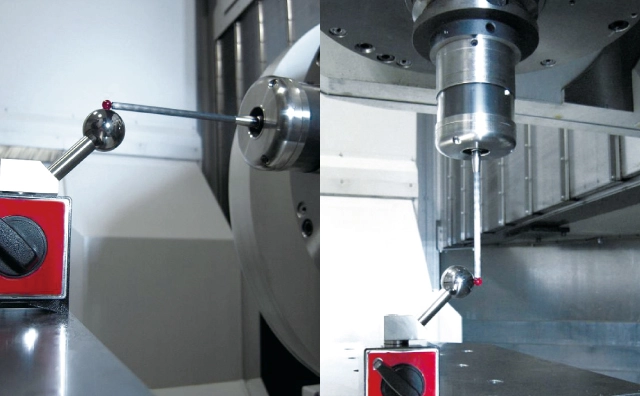

5-осевая функция высокоточной регулировки MAZA-CHECK

Она может автоматически измерять и компенсировать отклонения точности позиционирования и наклона поворотных осей, обеспечивая высокоточную 5-осевую обработку. Центры вращения как C-оси, так и A-оси могут быть автоматически измерены и скорректированы.

Характеристики продукции


модельВАРИАКС i-500ВАРИАКС i-1050ВАРИАКС i-700TВАРИАКС i-800TВАРИАКС i-1050T
ПЕРЕМЕЩЕНИЯ
Ход по оси X350mm1200mm630mm730mm1200mm
Ход по оси Y550mm1385mm1100mm850mm1385mm
Ход по оси Z510mm900mm600mm560mm900mm
Диапазон перемещения по оси A-120° - +30°-150° - +130°-120° - +30°
-150° - +130°
СКОРОСТИ ПОДАЧИ
Быстрое перемещение по оси X60m/min40m/min60m/min42 м/мин40m/min
Быстрое перемещение по оси Y60m/min40m/min60m/min42 м/мин40m/min
Быстрое перемещение по оси Z56m/min40m/min56m/min42 м/мин40m/min
ГЛАВНЫЙ ШПИНДЕЛЬ
Максимальная скорость шпинделя12000r/min10000r/min18000r/min10000r/min10000r/min
Максимальная мощность шпинделя15/22kw30/37kw22/30kw30/37kw30/37kw
Крутящий момент шпинделя52.5/71.6N·m239/350N·m72.4/121.8N·m212/302N·m212/302N·m
Конус инструментаBT40BT50BT50BT50BT50
СТОЛ
Размер рабочего стола500mm*400mm1050mm*800mm630mm800mm1050mm
Максимальный размер заготовки500mm*350mm1250mm*900mm850mm*500mm1000mm*375mm1250mm*900mm
Максимальный вес заготовки300kg2000kg700kg1000kg2000kg
ГАБАРИТЫ
Длина3235mm7195mm4295mm5580mm7195mm
Высота2975mm4559mm3457mm3494mm4559mm
Ширина2400mm3500mm2400mm2695mm3500mm
Вес8000kg31000kg16000kg20000kg31000kg
