  • MAZAK VCN Series

›

MAZAK VCN Series
• Встроенный электродвигатель шпинделя для улучшения режущей производительности
• Высокая жесткость шпинделя и оптимальная структура станка для удовлетворения требований тяжелой обработки
• Большая зона обработки и размер стола, с увеличенным ходом по оси Y
• Спецификации и функции станка разработаны для стабильной и высокоточной обработки

VCN

Высокопроизводительный вертикальный обрабатывающий центр с улучшенными режущими возможностями.

• Встроенный электродвигатель шпинделя для улучшения режущей производительности

• Высокая жесткость шпинделя и оптимальная структура станка для удовлетворения требований тяжелой обработки

• Большая зона обработки и размер стола, с увеличенным ходом по оси Y

• Спецификации и функции станка разработаны для стабильной и высокоточной обработки


Простота в эксплуатации

Простое

управление

Высокая производительность

Высокая

производительность

Отличные обрабатывающие возможности

Отличные

обрабатывающие

возможности

Простое обслуживание

Простое

обслуживание

Основные преимущества

详情（高性能内置电主轴）

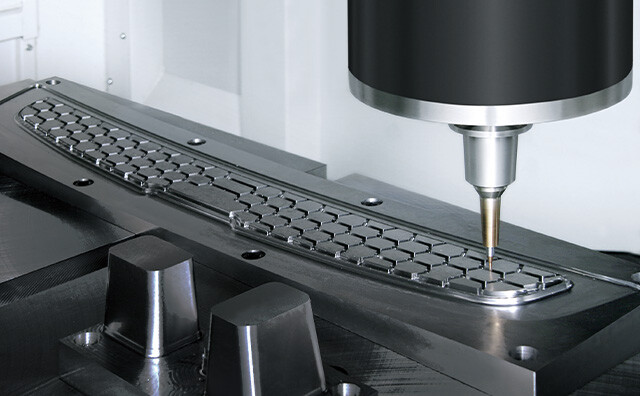

Высокопроизводительный встроенный электродвигатель шпинделя

Модели VCN-535C и VCN-700D предлагают четыре основных типа шпинделей: стандартный шпиндель 8000 мин-1, подходящий для обработки различных материалов от стали до алюминия; а также высокоскоростные и высокомоментные шпиндели, подходящие для широкого спектра применений от высокоскоростной обработки до тяжелого резания.

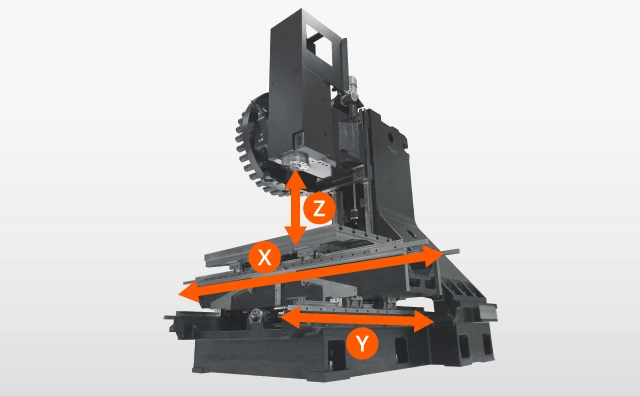

Жесткость шпинделя и оптимальная сбалансированная жесткость конструкции станка

3D-проектирование с анализом структуры

Основные компоненты станка, такие как станина и колонна, спроектированы с использованием CAD и FEA для минимизации деформации. Деформация колонны, вызванная тепловым смещением, улучшена на 40% по сравнению с традиционными моделями.

Низковибрационный высокопроизводительный шпиндель оснащен внутренним охлаждением, синхронизированным с температурой станка для уменьшения теплового расширения и достижения стабильной точности обработки.



详情（主轴刚性及最佳的平衡刚性机床结构）@1x

详情（较大的加工区域和工作台尺寸）@1x

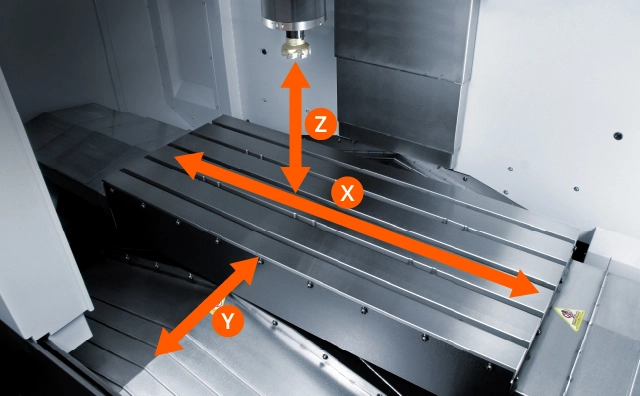

Большая зона обработки и размер стола.

Столы серии VCN предлагают большую зону обработки и увеличенный ход по оси Y. Возможна установка крупных приспособлений и заготовок. Оптимальный размер стола может быть выбран в зависимости от заготовки.

Характеристики продукции


модельVCN-430A LVCN-430B LVCN-530C LVCN-460VCN-600VCN-535C LVCN-700D L
ПЕРЕМЕЩЕНИЯ
Расстояние перемещения по оси X560mm762mm1050mm560mm1050mm1050mm1530mm
Расстояние перемещения по оси Y430mm430mm530mm460mm600mm530mm700mm
Расстояние перемещения по оси Z510mm510mm510mm510mm510mm560mm650mm
СКОРОСТИ ПОДАЧИ
Быстрое перемещение по оси X42 м/мин42 м/мин42 м/мин42 м/мин42 м/мин42 м/мин30 м/мин
Быстрое перемещение по оси Y42 м/мин42 м/мин42 м/мин42 м/мин42 м/мин42 м/мин30 м/мин
Быстрое перемещение по оси Z42 м/мин42 м/мин42 м/мин42 м/мин42 м/мин42 м/мин30 м/мин
ГЛАВНЫЙ ШПИНДЕЛЬ
Макс. Скорость вращения шпинделя12000 об/мин12000 об/мин12000 об/мин12000 об/мин12000 об/мин8000 об/мин8000 об/мин
Макс. Мощность шпинделя7.5/18.5kw7.5/18.5kw7.5/18.5kw7.5/18.5kw11/18.5kw22/30kw22/30kw
Конусность инструментаBT40BT40BT40BT40BT40BT50BT50
СТОЛ
Длина стола900mm1100mm1300mm900mm1300mm1300mm1740mm
Ширина стола430mm430mm550mm460mm600mm550mm700mm
Максимальный вес заготовки500kg700kg1200kg500kg1200kg1200kg2000kg
РАЗМЕРЫ
Длина2668mm2663mm2973mm2901mm3266mm2880mm3288mm
Высота2803mm2803mm2808mm2812mm2817mm2810mm2975mm
Ширина2077mm2470mm2950mm2074mm2880mm2867mm4100mm
Вес9000kg5240kg6800kg4800kg6800kg7830kg11500kg
