QT-COMPACT
Продукция с высокой рентабельностью и высокой жесткостью.
Широкий ассортимент продукции, подходящей для различных применений, включая токарную обработку, фрезерование, обработку по оси Y и опции второго шпинделя.
Оснащена ЧПУ системой "MAZATROL SmoothC", обеспечивающей отличную управляемость и высокоскоростное, высокоточное управление.

QT-COMPACT
Компактный, высокопроизводительный токарный центр с ЧПУ

Продукция с высокой рентабельностью и высокой жесткостью.

Широкий ассортимент продукции, подходящей для различных применений, включая токарную обработку, фрезерование, обработку по оси Y и опции второго шпинделя.

Оснащена ЧПУ системой "MAZATROL SmoothC", обеспечивающей отличную управляемость и высокоскоростное, высокоточное управление.

Простота в эксплуатации

Простое

управление

Высокая производительность

Высокая

производительность

Отличные обрабатывающие возможности

Отличные

обрабатывающие

возможности

Простое обслуживание

Простое

обслуживание

Основные преимущества

详情(实现高生产率和高精度的一体式主轴电机)

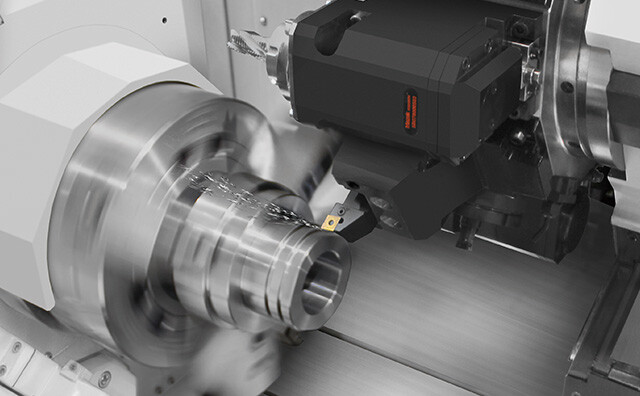

Интегрированная система шпинделя/двигателя, обеспечивающая высокую производительность и точность.

Поскольку шестерни и ременные двигатели вызывают вибрацию, они не используются для обеспечения высокоточной обработки. Все модели этой серии оснащены интегрированным шпинделем/двигателем, что позволяет выполнять различные операции, такие как тяжелая обработка черных металлов или высокоскоростная обработка цветных металлов, таких как алюминий.

Шпиндель также может выполнять индексацию по оси C и контурную обработку с минимальным шагом 0.0001°.

100 серия: 6", 200 серия: 8"

300 серия: 10"

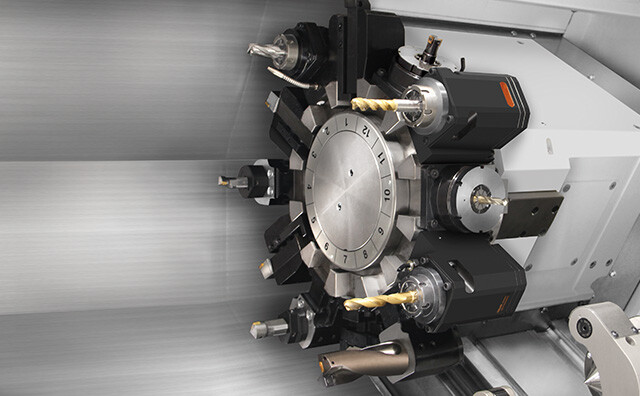

12-позиционная револьверная головка с возможностью фрезерования

Барабанная револьверная головка разработана для минимизации помех с заготовкой. Индексация выполняется методом вращения без подъема, что позволяет выполнять высокоскоростные зажимные/разжимные действия без помех. Револьверная головка оснащена высокожесткой системой крепления с четырьмя болтами, также доступна опция 24-позиционной головки.


详情(带铣削功能的 12 角鼓式刀塔)

详情(用于复杂形状加工的 Y 轴)@1x

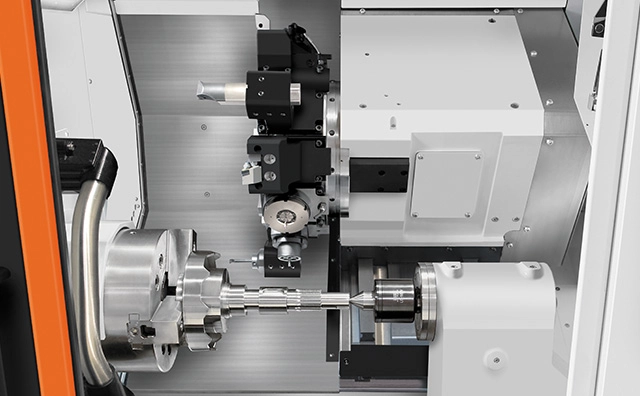

Ось Y для обработки сложных форм

Длинный ход оси Y обеспечивает высокую точность

и эффективную обработку сложных заготовок.

Ход оси Y: 100 (±50) мм

Характеристики продукции


модельQT-COMPACT 100M LQT-COMPACT 200M LQT-COMPACT 300M L
ВОЗМОЖНОСТИ
Размер патрона6inch8inch10inch
Максимальный диаметр обработки340mm340mm340mm
Максимальная длина обработки554mm535/1085mm505/1055mm
ПЕРЕМЕЩЕНИЯ
Ход по оси X215mm215mm215mm
Ход по оси Z605mm605/1155mm605/1155mm
Быстрое перемещение по оси X30m/min30m/min30m/min
Быстрое перемещение по оси Z30m/min30m/min30m/min
ГЛАВНЫЙ ШПИНДЕЛЬ
Максимальная скорость шпинделя6000r/min5000r/min54000 об/мин
Максимальная мощность шпинделя11/15kw11/15kw15/18.5kw
Максимальный крутящий момент шпинделя167 Н·м167 Н·м358N·m
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество инструментальных позиций12ea12ea12ea
ГАБАРИТЫ
Длина2600mm2600/3385mm2700/3385mm
Высота1725mm1725/1825mm1725/1825mm
Ширина1690mm1690/1760mm1690/1760mm
Вес4400kg4450/5150kg4600/5300kg
