  • MY-TURN 42 52 65

›

MY-TURN 42 52 65
24-часовая непрерывная работа.
16 часов работы без оператора.
Автоматическая проверка длины инструмента и компенсация.
Револьверная головка способна выполнять несколько операций обработки.
Специально разработан для тяжелых режимов резания.
Увеличенные закаленные направляющие.
Дополнительная задняя бабка доступна для обработки длинных заготовок.

QT-COMPACT

Решение задач высокой вариативности продукции и автоматизированного производства.

24-часовая непрерывная работа.

16 часов работы без оператора.

Автоматическая проверка длины инструмента и компенсация.

Револьверная головка способна выполнять несколько операций обработки.

Специально разработан для тяжелых режимов резания.

Увеличенные закаленные направляющие.

Дополнительная задняя бабка доступна для обработки длинных заготовок.

Простота в эксплуатации

Простое

управление

Высокая производительность

Высокая

производительность

Отличные обрабатывающие возможности

Отличные

обрабатывающие

возможности

Простое обслуживание

Простое

обслуживание

Основные преимущества

详情（刀塔系统）@1x

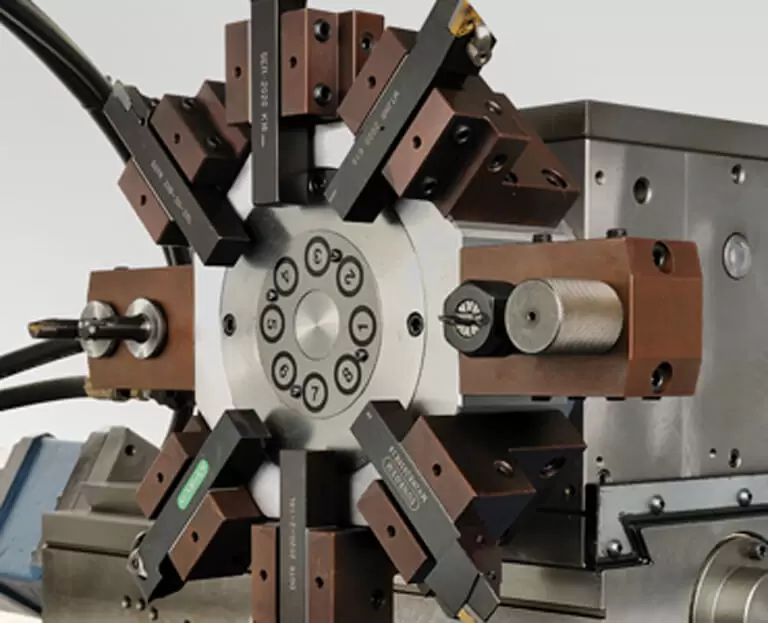

Система Dota

Эта мощная восьмиинструментальная револьверная головка оснащена гидравлически управляемой криволинейной муфтой диаметром 140 мм, обеспечивая усилие зажима 14 КН. Револьверная головка приводится в движение серводвигателем переменного тока, время смены инструмента составляет 0,2 секунды, а диагональная смена инструмента — 0,5 секунды.

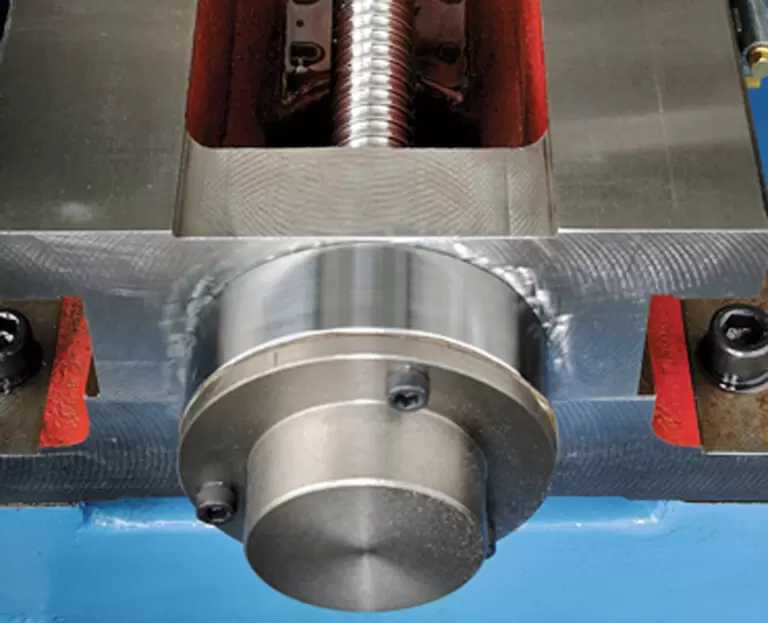

Жесткие направляющие

Все оси используют чрезвычайно прочную конструкцию жестких направляющих, которые прошли специальную обработку и не требуют износостойкого покрытия. По сравнению с предыдущими моделями толщина жестких направляющих увеличена на 25%, что обеспечивает исключительно высокую жесткость и позволяет выполнять высокоточную обработку при больших нагрузках.

详情（硬轨）@1x

详情（主轴）@1x

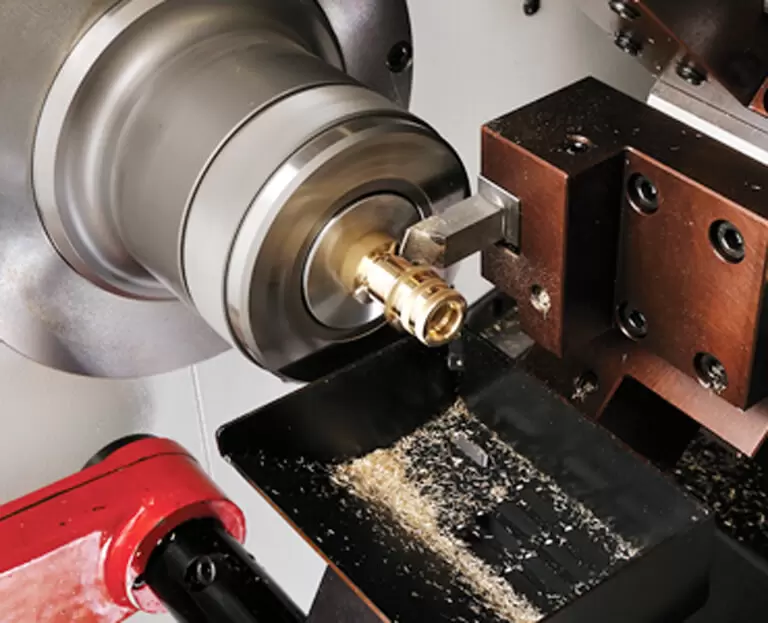

Шпиндель

Тяжелый шпиндель оснащен тремя шарикоподшипниками с угловым контактом спереди и сзади, а также поддерживается роликовыми подшипниками, что обеспечивает стабильную работу даже в условиях высокой жесткости и больших нагрузок. Все подшипники шпинделя соответствуют классу P4 (ABEC-7), двигатель шпинделя обеспечивает мощность 5,5/7,5 кВт, максимальный крутящий момент составляет 376 Нм, а выходная скорость — 938 об/мин.

Характеристики продукции


модельMY-TURN 42MY-TURN 52MY-TURN 65
ВМЕСТИМОСТЬ
Максимальная длина поворота150mm/175mm150mm/175mm150mm/175mm
ПЕРЕМЕЩЕНИЯ
Расстояние перемещения по оси X201mm201mm201mm
Расстояние перемещения по оси Z200mm200mm200mm
ГЛАВНЫЙ ШПИНДЕЛЬ
Макс. Скорость вращения шпинделя5000 об/мин4500 об/мин4500 об/мин
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество инструментальных станций8ea8ea8ea
РАЗМЕРЫ
Длина3200mm3200mm3200mm
Высота1650mm1650mm1650mm
Ширина2222mm2222mm2222mm
