  • MY-TURN T42 52 60DSY

›

MY-TURN T42 52 60DSY
И основная, и дополнительная шпиндели имеют функцию оси C.
Ось Y может выполнять фрезерование сбоку, сверление и нарезание резьбы.
Конус шпинделя A2-5.
12-позиционная револьверная головка с приводом может выполнять фрезерование, сверление и нарезание резьбы.
Высокоскоростной шпиндель с частотой вращения 6000 об/мин.
Точный шпиндель может удерживать заготовки с помощью цанг и трехкулачковых патронов.

MY-TURN T42 52 60DSY
Двухшпиндельная конструкция позволяет выполнять полную обработку заготовки спереди и сзади за одну операцию

И основная, и дополнительная шпиндели имеют функцию оси C.

Ось Y может выполнять фрезерование сбоку, сверление и нарезание резьбы.

Конус шпинделя A2-5.

12-позиционная револьверная головка с приводом может выполнять фрезерование, сверление и нарезание резьбы.

Высокоскоростной шпиндель с частотой вращения 6000 об/мин.

Точный шпиндель может удерживать заготовки с помощью цанг и трехкулачковых патронов.

Простота в эксплуатации

Простое

управление

Высокая производительность

Высокая

производительность

Отличные обрабатывающие возможности

Отличные

обрабатывающие

возможности

Простое обслуживание

Простое

обслуживание

Основные преимущества

详情（正、副双主轴）@1x

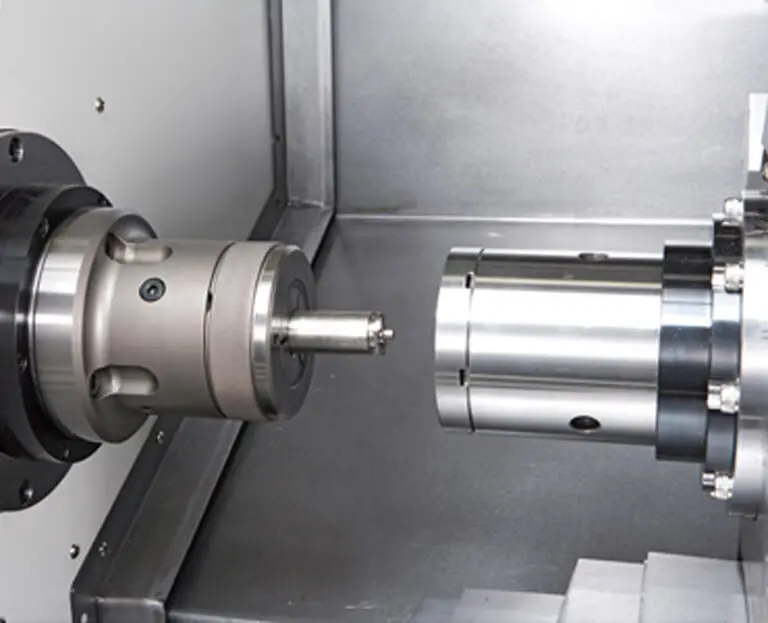

Два шпинделя (основной и дополнительный)

Эта машина оснащена основным и дополнительным шпинделями, что позволяет выполнять обработку заготовки спереди и сзади за одну операцию. Поскольку время повторения между операциями обработки сокращается, повышается точность обработки; сложные детали требуют только одной установки. Оба шпинделя имеют функцию оси C, с точностью позиционирования оси C 0,001 при обработке основным шпинделем.

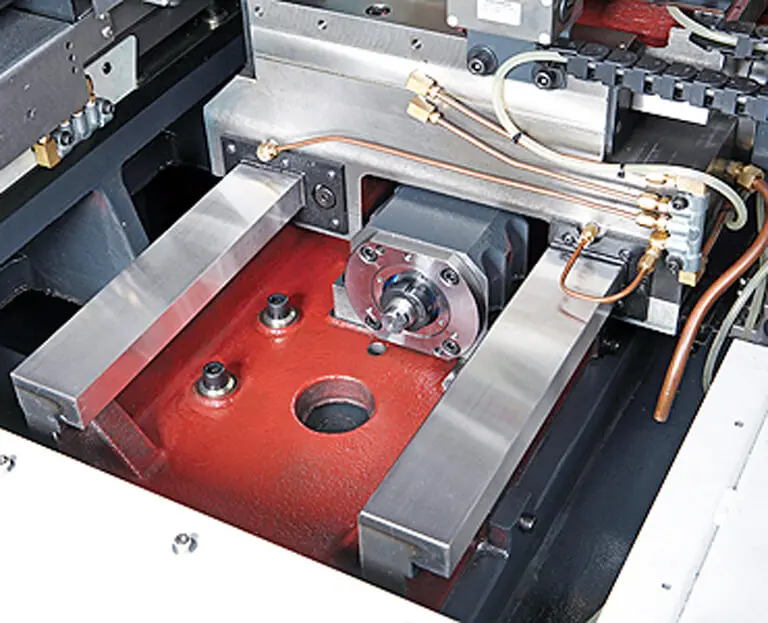

Жесткие направляющие с большим пролетом

Система жестких направляющих в сочетании с большим пролетом между направляющими обеспечивает оптимальную жесткость и стабильность. Благодаря специальной термообработке и точному шлифованию достигается отличная долговечность и жесткость.


详情（大跨距硬軌滑道）@1x

详情（動力刀塔 12 T）@1x

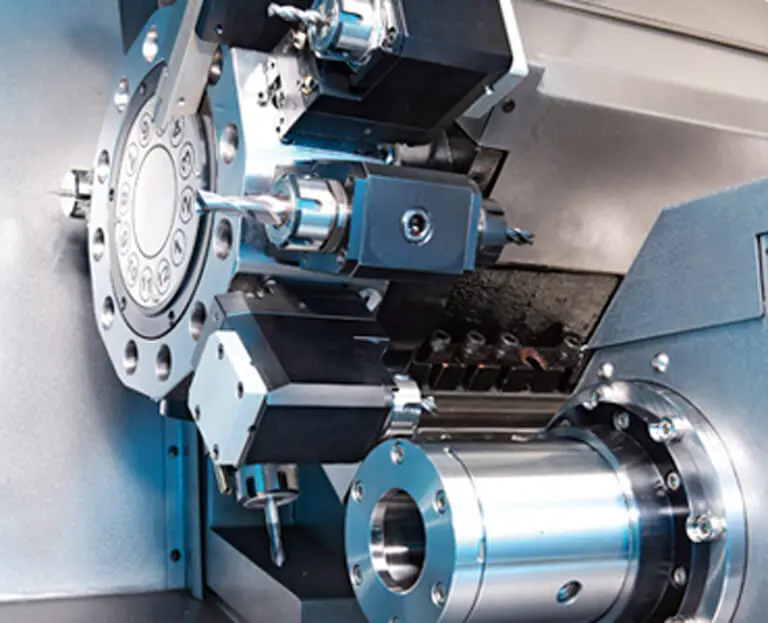

Револьверная головка с приводом 12T

Револьверная головка с приводом управляется серводвигателем FANUC, обеспечивая высокий крутящий момент и отличную силу резания. Смена инструмента происходит быстро, занимая всего 0,3–0,9 секунды. В сочетании с функциями оси C и оси Y револьверная головка с приводом позволяет станку выполнять фрезерование, сверление, нарезание резьбы и другие операции обработки. Подходят как VDI30, так и BMT45 револьверные головки.

Характеристики продукции


модельT42DSYT52DSYT60DSY
ВОЗМОЖНОСТИ
Максимальный диаметр обработки126mm156mm180mm
Максимальная длина обработки150mm150mm150mm
ПЕРЕМЕЩЕНИЯ
Перемещение по оси X1150mm150mm150mm
Перемещение по оси Z1320mm300mm300mm
Перемещение по оси Z2360mm300mm300mm
Перемещение по оси Y1±30mm±30mm±30mm
Быстрый ход по оси X118м/мин18м/мин18м/мин
Быстрый ход по оси Z124m/min24m/min24m/min
Быстрый ход по оси Z224m/min24m/min24m/min
Быстрый ход по оси Y118м/мин18м/мин18м/мин
ГЛАВНЫЙ ШПИНДЕЛЬ
Максимальная скорость шпинделя5000r/min4000r/min3500r/min
Максимальная мощность шпинделя3.7/5.5kw7.5/11kw7.5/11kw
ВТОРОСТЕПЕННЫЙ ШПИНДЕЛЬ
Максимальная скорость шпинделя5000r/min5000r/min5000r/min
Максимальная мощность шпинделя3.7/5.5kw3.7/5.5kw3.7/5.5kw
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество инструментальных позиций12ea12ea12ea
модельVDI 30VDI 30VDI 30
ГАБАРИТЫ
Длина4550mm4550mm4550mm
Высота1720mm1720mm1720mm
Ширина3035mm3035mm3035mm
