  • MY-TURN MTY5165

›

MY-TURN MTY5165
Серия MTY представляет собой комбинированный токарно-фрезерный станок с ЧПУ, предназначенный для крупносерийного производства, ориентированный на быстрое изготовление с обеспечением минимальных допусков. Его модульная конструкция допускает пять различных конфигураций, что позволяет пользователям выбрать модель, наиболее подходящую для их нужд.

MY-TURN MTY5165

Двухшпиндельный токарно-фрезерный станок с ЧПУ с двойной осью Y

Серия MTY — это токарно-фрезерный станок с ЧПУ, предназначенный для крупносерийного производства, с акцентом на быструю обработку при минимальных допусках. Модульная конструкция позволяет выбрать одну из пяти конфигураций, что дает пользователям возможность выбрать модель, наиболее подходящую для их нужд.

Простота в эксплуатации

Простое

управление

Высокая производительность

Высокая

производительность

Отличные обрабатывающие возможности

Отличные

обрабатывающие

возможности

Простое обслуживание

Простое

обслуживание

Основные преимущества

详情（两个BMT55 16刀位动力刀塔）@1x

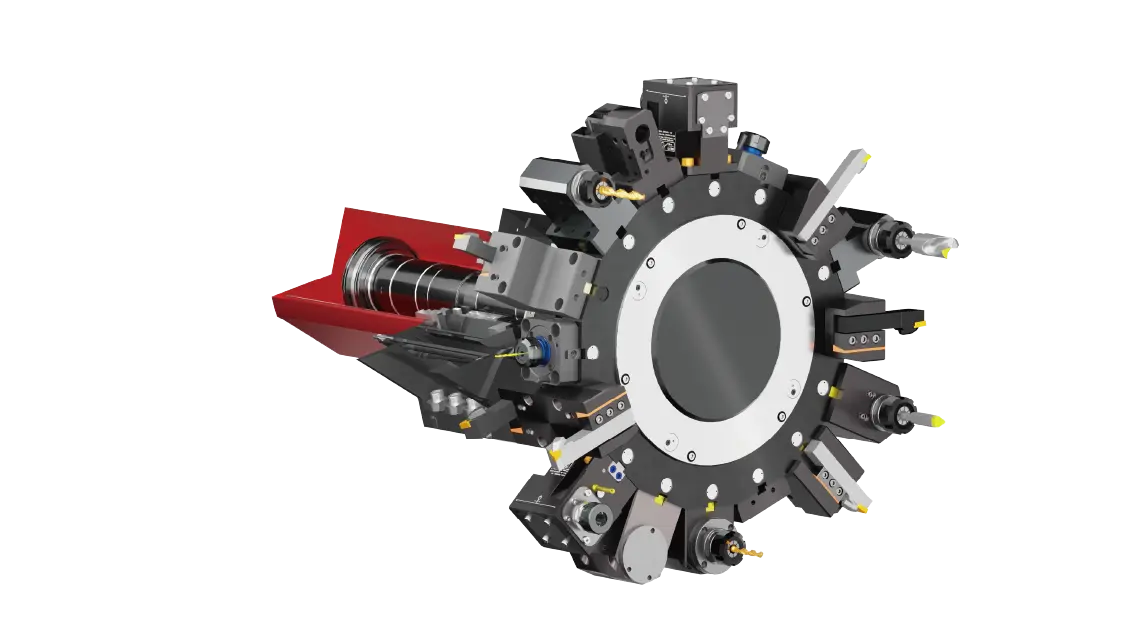

Станок оснащен двумя силовыми револьверными головками BMT55 на 16 инструментов, что позволяет загружать до 64 инструментов. Мощность 3,7/5,5 кВт, крутящий момент 17,7/23,6 Н·м и частота вращения шпинделя 6000 об/мин значительно повышают эффективность фрезерования и сокращают время обработки.

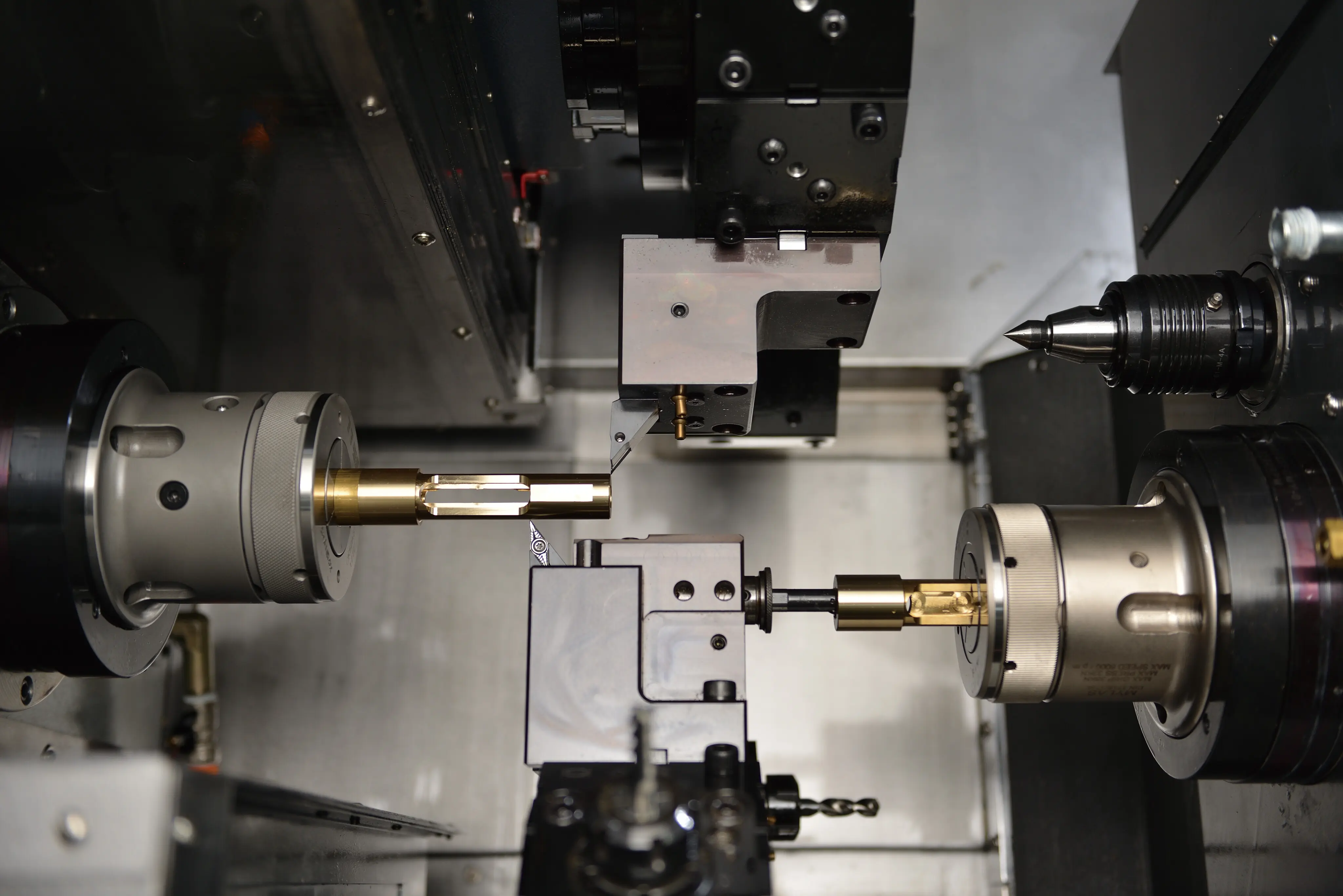

MTY оснащен двумя револьверными головками, но ЧПУ имеет три канала программирования, что позволяет одновременно выполнять три программы с независимой компенсацией. Вспомогательный шпиндель (оси X3 и Z3) может выполнять одновременную комплексную обработку с верхней и нижней револьверными головками в третьем канале ЧПУ. Другими словами, одновременное использование трех инструментов для перекрывающейся обработки, с отдельным позиционированием каждого инструмента в верхней и нижней головках, значительно сокращает время обработки.

详情3@1x

详情2@1x

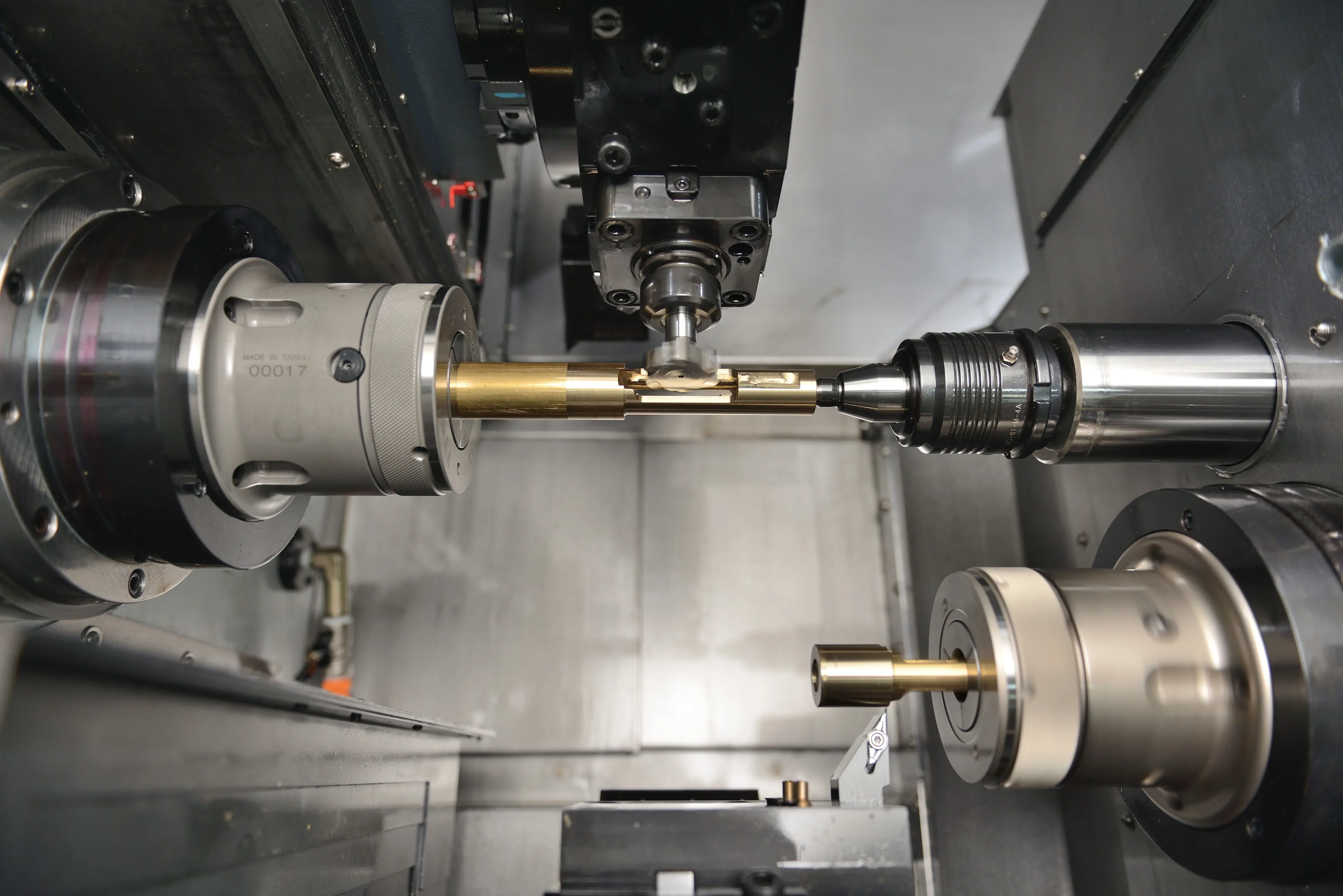

Этот токарный центр имеет опцию установки задней бабки на корпус вспомогательного шпинделя. Такая конфигурация позволяет выполнять обработку между главным шпинделем и задней бабкой, одновременно выполняя обычную обработку на вспомогательном шпинделе, как показано на фото.

Характеристики продукции


модель51A65A51B65B51C65D51D65D51E65E
ВМЕСТИМОСТЬ
Размер патрона6 дюймов8 дюймов6 дюймов8 дюймов6 дюймов8 дюймов6 дюймов8 дюймов6 дюймов8 дюймов
Макс. Диаметр поворота180mm180mm180mm180mm180mm180mm180mm180mm180mm180mm
ПЕРЕМЕЩЕНИЯ
Расстояние перемещения по оси X1185.6mm185.6mm185.6mm185.6mm185.6mm185.6mm185.6mm185.6mm185.6mm185.6mm
Расстояние перемещения по оси X2175mm175mm175mm175mm175mm175mm175mm175mm175mm175mm
Расстояние перемещения по оси X3--145mm145mm--145mm145mm145mm145mm
Расстояние перемещения по оси Z1600mm600mm600mm600mm600mm600mm600mm600mm600mm600mm
Расстояние перемещения по оси Z2600mm600mm600mm600mm600mm600mm600mm600mm600mm600mm
Расстояние перемещения по оси Z3590mm590mm590mm590mm590mm590mm590mm590mm590mm590mm
Расстояние перемещения по оси Y1.±45±45±45±45±45±45±45±45±45±45
Расстояние перемещения по оси Y2----±45±45±45±45±45±45
Быстрое перемещение по оси X124 мм/мин24 мм/мин24 мм/мин24 мм/мин24 мм/мин24 мм/мин24 мм/мин24 мм/мин24 мм/мин24 мм/мин
Быстрое перемещение по оси X224 мм/мин24 мм/мин24 мм/мин24 мм/мин24 мм/мин24 мм/мин24 мм/мин24 мм/мин24 мм/мин24 мм/мин
Быстрое перемещение по 3 осям24 мм/мин24 мм/мин24 мм/мин24 мм/мин24 мм/мин24 мм/мин24 мм/мин24 мм/мин24 мм/мин24 мм/мин
Быстрое перемещение по оси Z136 мм/мин36 мм/мин36 мм/мин36 мм/мин36 мм/мин36 мм/мин36 мм/мин36 мм/мин36 мм/мин36 мм/мин
Быстрое перемещение по оси Z236 мм/мин36 мм/мин36 мм/мин36 мм/мин36 мм/мин36 мм/мин36 мм/мин36 мм/мин36 мм/мин36 мм/мин
Быстрое перемещение по оси Z336 мм/мин36 мм/мин36 мм/мин36 мм/мин36 мм/мин36 мм/мин36 мм/мин36 мм/мин36 мм/мин36 мм/мин
Быстрое перемещение по оси Y118 мм/мин18 мм/мин18 мм/мин18 мм/мин18 мм/мин18 мм/мин18 мм/мин18 мм/мин18 мм/мин18 мм/мин
Быстрое перемещение по оси Y2----18 мм/мин18 мм/мин18 мм/мин18 мм/мин18 мм/мин18 мм/мин
ГЛАВНЫЙ ШПИНДЕЛЬ
Макс. Скорость вращения шпинделя5500 об/мин4000 об/мин5500 об/мин4000 об/мин5500 об/мин4000 об/мин5500 об/мин4000 об/мин5500 об/мин4000 об/мин
Макс. Мощность шпинделя7.5/11kw7.5/11kw7.5/11kw7.5/11kw7.5/11kw7.5/11kw7.5/11kw7.5/11kw7.5/11kw7.5/11kw
ВСПОМОГАТЕЛЬНЫЙ ШПИНДЕЛЬ
Размер патрона6 дюймов6 дюймов6 дюймов6 дюймов6 дюймов6 дюймов6 дюймов6 дюймов6 дюймов6 дюймов
Макс. Скорость вращения шпинделя6000 об/мин6000 об/мин6000 об/мин6000 об/мин6000 об/мин6000 об/мин6000 об/мин6000 об/мин6000 об/мин6000 об/мин
Макс. Мощность шпинделя5.5/7.5kw5.5/7.5kw5.5/7.5kw5.5/7.5kw5.5/7.5kw5.5/7.5kw5.5/7.5kw5.5/7.5kw5.5/7.5kw5.5/7.5kw
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество инструментальных станций16ea16ea16ea16ea16ea16ea16ea16ea16ea16ea
Вращающийся инструмент об/мин6000 об/мин6000 об/мин6000 об/мин6000 об/мин6000 об/мин6000 об/мин6000 об/мин6000 об/мин6000 об/мин6000 об/мин
DIMENSIONS









Длина4135mm4135mm4135mm4135mm4135mm4135mm4135mm4135mm4135mm4135mm
Высота2175mm2175mm2175mm2175mm2175mm2175mm2175mm2175mm2175mm2175mm
Ширина3195mm3195mm3195mm3195mm3195mm3195mm3195mm3195mm3195mm3195mm
