Серия NHP
Станки серии NHP отличаются высокой производительностью, эффективностью и экономичностью. Благодаря компактным размерам, высокопроизводительным линейным направляющим и мощным шпинделям, станки NHP обеспечивают высокую скорость съема материала — изо дня в день.

Серия NHP



Высокопроизводительный горизонтальный обрабатывающий центр

Станки серии NHP отличаются высокой производительностью, эффективностью и экономичностью. Благодаря компактным размерам, высокопроизводительным линейным направляющим и мощным шпинделям, станки NHP обеспечивают высокую скорость съема материала — изо дня в день.

Простота в эксплуатации

Простое

управление

Высокая производительность

Высокая

производительность

Отличные обрабатывающие возможности

Отличные

обрабатывающие

возможности

Простое обслуживание

Простое

обслуживание

Основные преимущества

Highly-rigid, step-guide bed structure

Высокожесткая конструкция станины с ступенчатыми направляющими

Основная часть имеет двухстенную конструкцию, предотвращающую утечку охлаждающей жидкости и облегчающую обслуживание.

Конструкция станины с ступенчатыми направляющими, поддерживающая стойку, обладает высокой жесткостью, что способствует повышению точности и эффективности обработки.

Высокая производительность и надежность

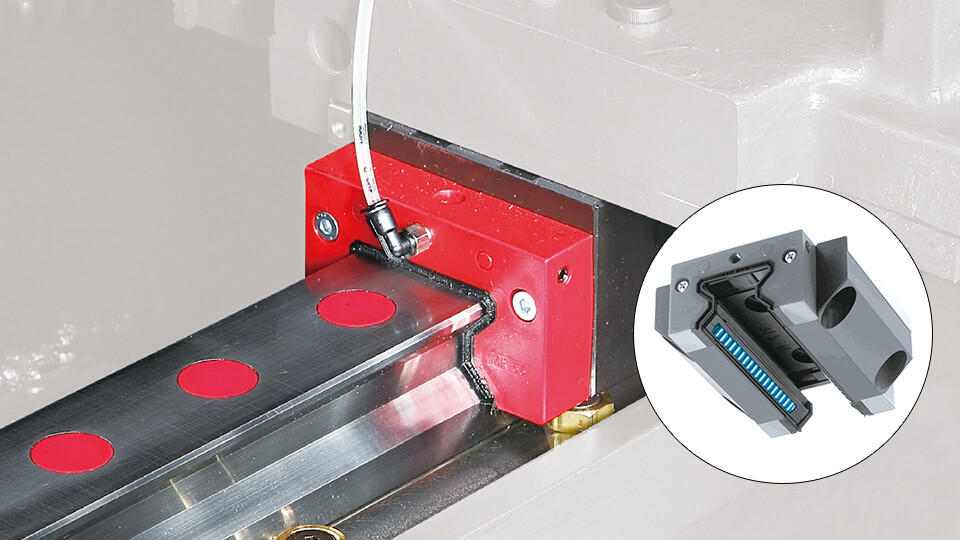

Все оси оснащены роликовыми линейными направляющими

Сервоприводной автоматический сменщик инструмента (ATC) и автоматический сменщик паллет (APC)


High Productivity and Reliability

Pallet Extension System

Система расширения паллет

Линейная паллетная система (LPS)

Многопаллетная система (MPS)

Характеристики продукции

модельHNP 4000HNP 5000HNP 5000SHNP 6300HNP 8000
ПЕРЕМЕЩЕНИЯ
Расстояние перемещения по оси X560mm730mm730mm1050mm1400mm
Расстояние перемещения по оси Y640mm730mm730mm900mm1200mm
Расстояние перемещения по оси Z660mm880mm880mm1000mm1370mm
СКОРОСТИ ПОДАЧИ
Быстрое перемещение по оси X60 м/мин60 м/мин60 м/мин60 м/мин50 м/мин
Быстрое перемещение по оси Y60 м/мин60 м/мин60 м/мин60 м/мин50 м/мин
Быстрое перемещение по оси Z60 м/мин60 м/мин60 м/мин60 м/мин50 м/мин
ГЛАВНЫЙ ШПИНДЕЛЬ
Макс. Скорость вращения шпинделя15000 об/мин15000{20000} об/мин15000{20000} об/мин10000{15000} об/мин10000{15000} об/мин
Макс. Мощность шпинделя30/18.5{37/22}kw30/18.5{37/22}kw30/18.5{37/22}kw30kw45/25{55/30}kw
Макс. Крутящий момент шпинделя230{303} Н-м230{303} Н-м229,9{303} Н-м600{809}N-m600{809}N-m
Конусность инструментаiso #40iso #40iso #40iso #40iso #40
СТОЛ
Размер поддона400mm500mm*500mm500mm*600mm630mm*630mm800mm
Максимальный вес заготовки400kg500kg500kg1500kg2000kg
ЁМКОСТЬ ХРАНЕНИЯ ИНСТРУМЕНТА
Количество инструментальных станций40ea40ea40ea40ea40ea
РАЗМЕРЫ
Длина4950mm5450mm4580mm6520mm7878mm
Высота2690mm2880mm2390mm3495mm3803mm
Ширина2300mm2680mm2680mm3930mm4375mm
Вес9700kg11500kg11500kg18000kg27000kg
