DNX 2100

Серия DNX

Многоосевое решение DN Solutions

Компактный многофункциональный станок, способный выполнять обработку сложных заготовок с высочайшей точностью. Благодаря самой большой рабочей зоне в своем классе и значительно расширенным возможностям удобства и производительности, вы можете максимально повысить эффективность своего бизнеса.


Простота в эксплуатации

Простое

управление

Высокая производительность

Высокая

производительность

Отличные обрабатывающие возможности

Отличные

обрабатывающие

возможности

Простое обслуживание

Простое

обслуживание

Основные преимущества

详情(Powerful Multitasking Machining Capabilities, Higher Productivity)

Мощные возможности многофункциональной обработки, более высокая производительность

Две шпиндельные бабки (1-я и 2-я), B-ось с шагом 0.0001°, фрезерный шпиндель и сервоцентр обеспечивают выдающиеся многофункциональные возможности, что делает станок идеальным для обработки сложных деталей.

Ортогональная конструкция обеспечивает самую большую рабочую зону в своем классе.

Большой ход по оси Y (115 мм) позволяет оптимально использовать рабочее пространство.

Сократите время настройки и повысьте производительность благодаря цепному магазину на 60 инструментов.

Новые опции разработаны с учетом удобства использования.

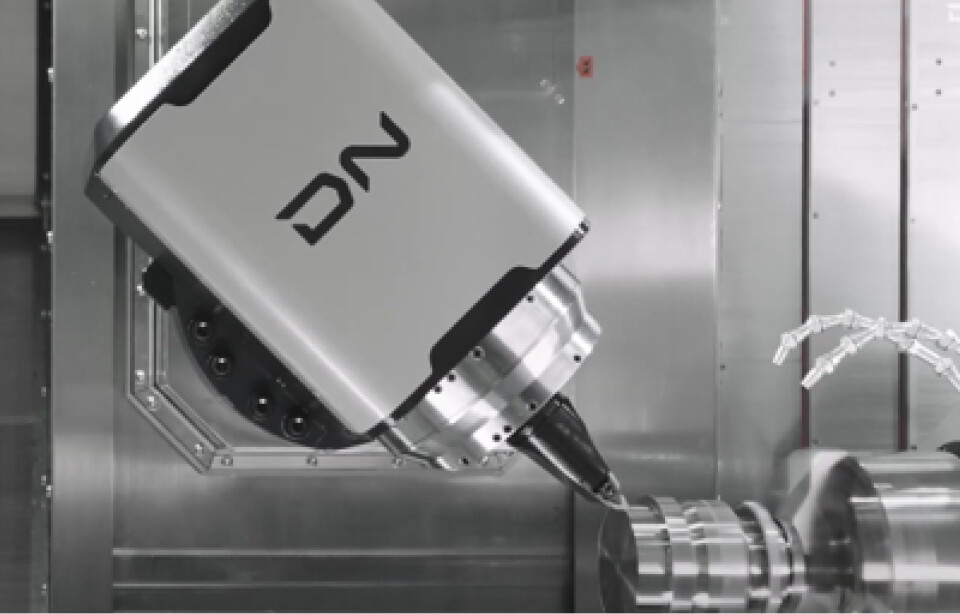

Высокомощный встроенный шпиндель в стандартной комплектации

Оснащен встроенным шпинделем с самой высокой мощностью в своем классе.

Повышенная точность благодаря максимальному усилию зажима в своей категории.

Высокоточное управление B-осью с шагом 0.0001°.


详情(Featuring a High-Power Built-in Spindle as Standard)

详情(Powerful Options)

Мощные опции

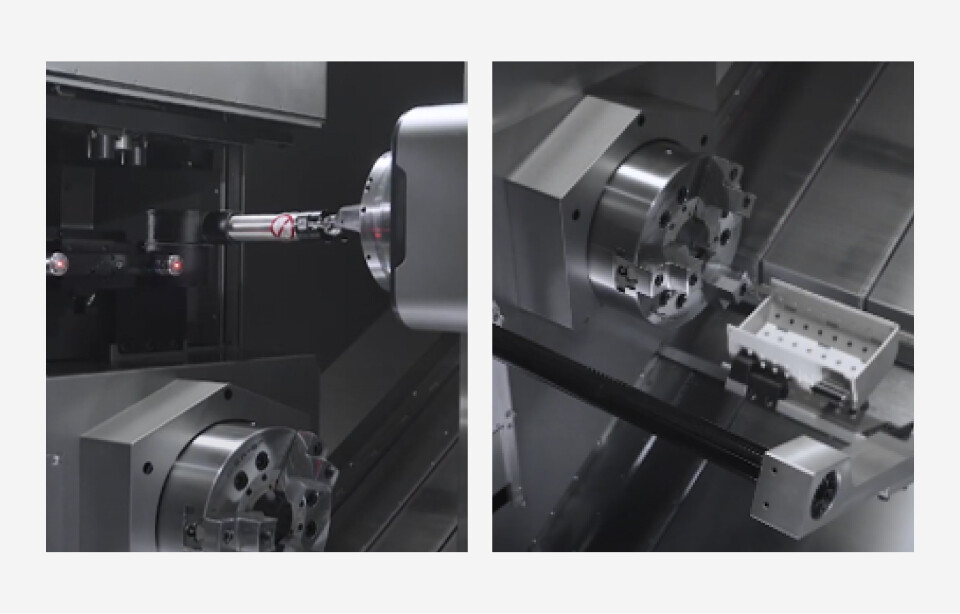

Встроенная система обнаружения поломки инструмента для раннего предупреждения и сокращения простоев.

Оснащен рычажным измерителем инструмента.

Улучшенное использование пространства и качества благодаря новому уловителю деталей.

Доступны различные контроллеры (FANUC, SIEMENS).


Характеристики продукции


модельDNX2100DNX2100BDNX2100SDNX2100SB
ВМЕСТИМОСТЬ
Размер патрона8 дюймов10 дюймов8 дюймов10 дюймов
Макс. Диаметр поворота520mm520mm520mm520mm
Макс. Длина поворота1100mm1100mm1100mm1100mm
ЛЕВЫЙ ШПИНДЕЛЬ
Макс. Скорость вращения шпинделя5000 об/мин4000 об/мин5000 об/мин4000 об/мин
Макс. Мощность шпинделя18.5/15kw22/15kw18.5/15kw22/15kw
Макс. Крутящий момент шпинделя326 Н·м456 Н·м326 Н·м456 Н·м
ПРАВЫЙ ШПИНДЕЛЬ
Макс. Скорость вращения шпинделя

5000 об/мин5000 об/мин
Макс. Мощность шпинделя

18.5/15kw18.5/15kw
Макс. Крутящий момент шпинделя

326 Н·м326 Н·м
РАЗМЕРЫ
Длина4615mm4615mm4615mm4615mm
Высота2630mm2630mm2630mm2630mm
Ширина2285mm2285mm2285mm2285mm
Вес10500kg10650kg10850kg11000kg
