MAZAK HCN series

›

‹

  • MAZAK HCN series

›

MAZAK HCN series
• Доступны различные характеристики шпинделя для удовлетворения различных потребностей обработки.
• Высокожесткая станина обеспечивает стабильность обработки.
• Современное оборудование для автоматизации производства помогает повысить производительность.

HCN

Несколько шпинделей и высокожесткая конструкция работают вместе для обеспечения эффективной обработки.

• Доступны различные характеристики шпинделя для удовлетворения различных потребностей обработки.

• Высокожесткая станина обеспечивает стабильность обработки.

• Современное оборудование для автоматизации производства помогает повысить производительность.

Простота в эксплуатации

Простое

управление

Высокая производительность

Высокая

производительность

Отличные обрабатывающие возможности

Отличные

обрабатывающие

возможности

Простое обслуживание

Простое

обслуживание

Основные преимущества

MAZAK HCN series

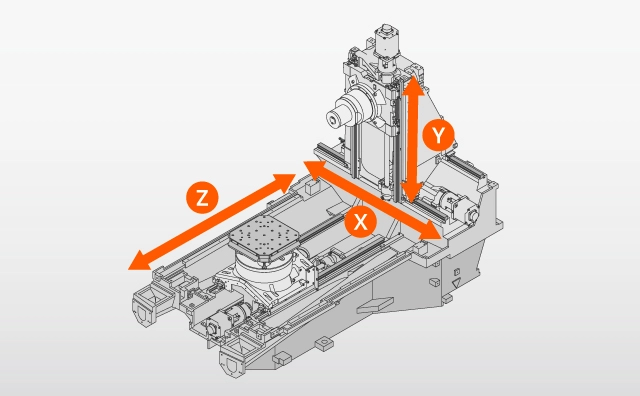

Высокожесткая конструкция станка обеспечивает стабильную производительность обработки.

Специально разработанная конструкция станины дополнительно повышает жесткость, минимизируя изменения положения станины при обработке по осям X и Z, обеспечивая стабильность обработки.

Позиционирование с коническим отверстием

Фиксация между паллетой и рабочим столом осуществляется через позиционирование с коническим отверстием, обеспечивая хорошую жесткость и высокую повторяемость позиционирования, что позволяет обрабатывать частые смены паллет.

Одиночная паллета на HCN-5000S и HCN-5000/50S крепится непосредственно болтами к рабочему столу.


MAZAK HCN series

MAZAK HCN series

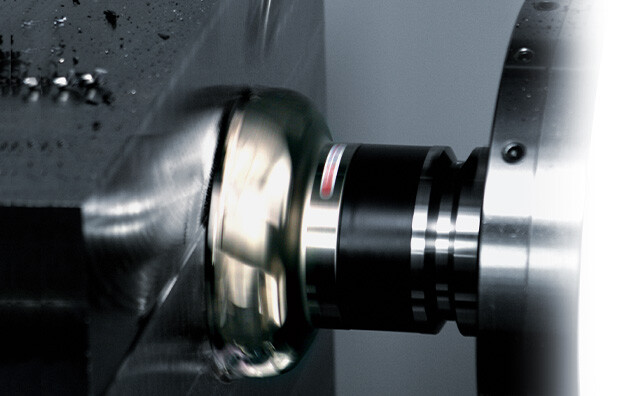

Доступны различные характеристики шпинделя для обработки различных материалов.

Выберите наиболее подходящий шпиндель для создания оптимальных условий резания.

Характеристики продукции


модельHCN-4000 LHCN-5000 LHCN-5000/50 LHCN-5000S LHCN-6000 L
ПЕРЕМЕЩЕНИЯ
Расстояние перемещения по оси X560mm730mm730mm730mm730mm
Расстояние перемещения по оси Y640mm730mm730mm730mm730mm
Расстояние перемещения по оси Z640mm800mm800mm800mm800mm
СКОРОСТИ ПОДАЧИ
Быстрое перемещение по оси X60 м/мин60 м/мин60 м/мин60 м/мин60 м/мин
Быстрое перемещение по оси Y60 м/мин60 м/мин60 м/мин60 м/мин60 м/мин
Быстрое перемещение по оси Z60 м/мин60 м/мин60 м/мин60 м/мин60 м/мин
ГЛАВНЫЙ ШПИНДЕЛЬ
Макс. Скорость вращения шпинделя12000 об/мин12000 об/мин10000 об/мин10000 об/мин10000 об/мин
Макс. Мощность шпинделя15/18.5kw15/18.5kw22/30kw15/18.5kw15/18.5kw
Диаметр рукава70mm70mm90mm70mm70mm
Конусность инструментаBT40BT40BT50BT50BT50
Паллета
Размер поддона400mm*400mm500mm*500mm500mm*500mm500mm*500mm500mm*500mm
Максимальный размер заготовки690mm*900mm800mm*1000mm800mm*1000mm800mm*1000mm900mm*1000mm
Максимальный вес заготовки400kg500kg500kg700kg700kg
РАЗМЕРЫ
Длина4622mm4928mm4963mm3978mm3978mm
Высота2713mm2813mm2813mm2813mm2813mm
Ширина2210mm2444mm2544mm2444mm2444mm
Вес10720kg11430kg12830kg12000kg12000kg
