MY-TURN GT42 52
Множество функций: станок оснащен двумя шпинделями, 12-позиционной BMT револьверной головкой и гребенчатым держателем инструмента, обеспечивая экономически эффективные возможности обработки. Благодаря двухсистемному процессу резания он может точно и эффективно обрабатывать заготовки сложной формы, достигая производственных целей в очень короткий производственный цикл.

MY-TURN GT42 52

Двухшпиндельный, одноосевой Y, односуппортный токарно-фрезерный станок с ЧПУ

Множество функций: Станок оснащен двумя шпинделями, 12-позиционным BMT инструментальным суппортом и гребенчатым держателем инструмента, обеспечивая экономически эффективные возможности обработки. Благодаря двухсистемному процессу резки, он может точно и эффективно обрабатывать заготовки сложной формы, достигая производственных целей в очень коротком производственном цикле.

Простота в эксплуатации

Простое

управление

Высокая производительность

Высокая

производительность

Отличные обрабатывающие возможности

Отличные

обрабатывающие

возможности

Простое обслуживание

Простое

обслуживание

Основные преимущества

详情（SAUTER BMT 45 VDI 30动力刀塔 (Y1轴)）@1x

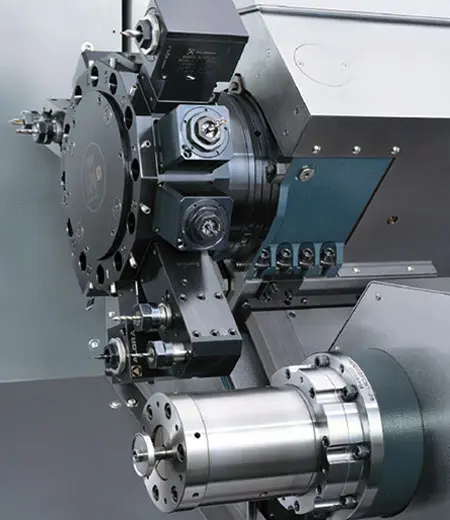

SAUTER BMT 45/VDI 30 суппорт с приводным инструментом (ось Y1)

Максимальная вместимость 24 инструмента - оснащен немецким брендом инструментального суппорта Schütte, 12 держателей инструмента могут обеспечить производительность резки до 24 инструментов, подходит для тяжелой резки и непрерывных режимов обработки. Суппорт инструмента имеет режим смены инструмента под половинным углом, обеспечивая производительность резки 24 инструментов и быструю смену инструмента за 0,2 секунды.

Сервомотор Fanuc Alpha 2 6000 об/мин легко справляется с труднообрабатываемыми материалами.

20 Bar система высокого давления охлаждения обеспечивает быстрое удаление стружки и длительный срок службы. (Доступны варианты давления 50 или 100 бар)

Ход оси Y1: +/- 35 мм

Обработка заднего конца режущего инструмента

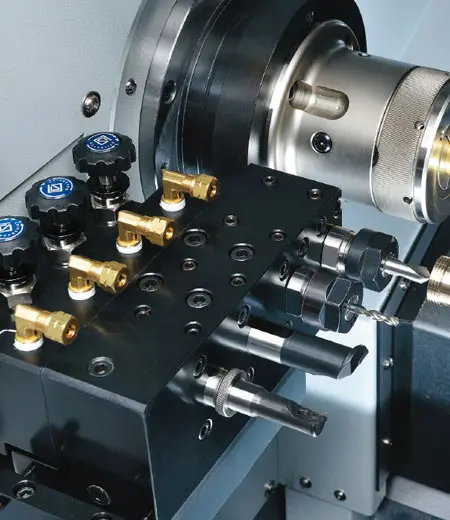

Гребенчатый держатель инструмента может вместить четыре инструмента и позволяет выполнять сложную контурную обработку заднего конца заготовки, значительно сокращая общее время обработки.

Двухсистемная конструкция резки увеличивает производительность и сокращает производственные циклы.

详情（刀具后端加工）@1x

详情（硬轨滑道大跨距设计经过精密研磨和镜面抛光，达到顺畅且快速精准的移动，提供高精密、高动刚性、重切削能力。）@1x


Большепролетная конструкция закаленных направляющих подвергается прецизионной шлифовке и зеркальной полировке, обеспечивая плавное, быстрое и точное движение, высокую точность, высокую динамическую жесткость и возможности тяжелой резки.

Характеристики продукции


модельGT42S (Основной)GT52S (Основной)S (Дублирующий)
ВОЗМОЖНОСТИ
Размер патронаDIN173EDIN177EDIN173E
Максимальный диаметр обработки150mm150mm135mm
Максимальная длина точения350mm350mm-
ПЕРЕМЕЩЕНИЯ
Расстояние перемещения по оси X1180mm180mm259mm (X2)
Расстояние перемещения по оси Z1435mm435mm490mm (Z2)
Расстояние перемещения по оси Y1±35mm±35mm-
Быстрое перемещение по оси X118м/мин18м/мин18м/мин
Быстрое перемещение по оси Z124m/min24m/min24m/min
Быстрое перемещение по оси Y118м/мин18м/мин-
ГЛАВНЫЙ ШПИНДЕЛЬ
Максимальная скорость шпинделя5000r/min4500r/min6000r/min
Максимальная мощность шпинделя7.5/11kw7.5/11kw3.7/5.5kw
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество инструментальных позиций12ea12ea-
Скорость вращения инструмента об/мин6000r/min6000r/min-




ДОПОЛНИТЕЛЬНЫЙ СУППОРТ
Количество инструментальных позиций12ea12ea8ea
Скорость вращения инструмента об/мин6000r/min6000r/min6000r/min
ГАБАРИТЫ
Длина4985mm4985mm
Высота1800mm1800mm
Ширина3640mm3640mm
