INTEGREX i-150
Компактный многофункциональный обрабатывающий центр
• Малая занимаемая площадь, высокая производительность обработки
• Длинный ход по оси Y
• Оснащен задней бабкой и системой обработки заготовок для многофункциональной обработки и автоматизации

INTEGREX i-150

Компактный многофункциональный обрабатывающий центр

• Малая занимаемая площадь, высокая производительность обработки

• Длинный ход по оси Y

• Оснащен задней бабкой и системой обработки заготовок для многофункциональной обработки и автоматизации

Простота в эксплуатации

Простое

управление

Высокая производительность

Высокая

производительность

Отличные обрабатывающие возможности

Отличные

обрабатывающие

возможности

Простое обслуживание

Простое

обслуживание

Основные преимущества

详情(加工面积大的紧凑型机床)@1x

Многофункциональный обрабатывающий центр

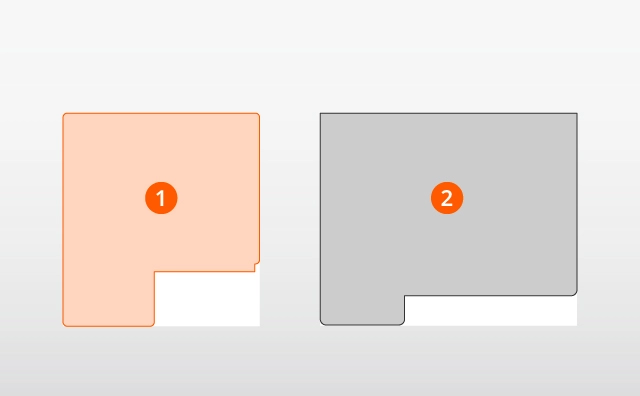

По сравнению с аналогичными станками, оснащенными патронами 6″ или 8″ и второй шпинделью, INTEGREX i-150 имеет меньшую занимаемую площадь, но при этом обладает возможностью обработки пруткового материала диаметром Ø65 мм, что эквивалентно более высоким моделям. INTEGREX i-150 идеально подходит для клиентов, в основном обрабатывающих небольшие квадратные заготовки и ограниченных в площади помещения.

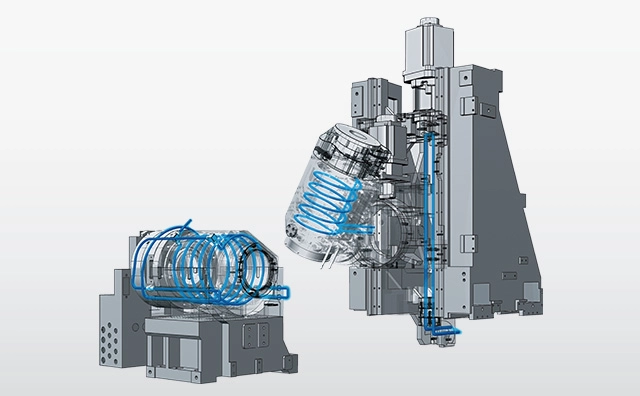

Меры по устранению перегрева токарных и фрезерных шпинделей

Охлаждающий агрегат обеспечивает циркуляцию охлаждающего масла для охлаждения подшипников шпинделя и корпуса встроенного двигателя, уменьшая осевое удлинение и обеспечивая высокоточную обработку.


详情(车削、铣削主轴发热时的应对措施)@1x

详情(长 Y 轴行程)

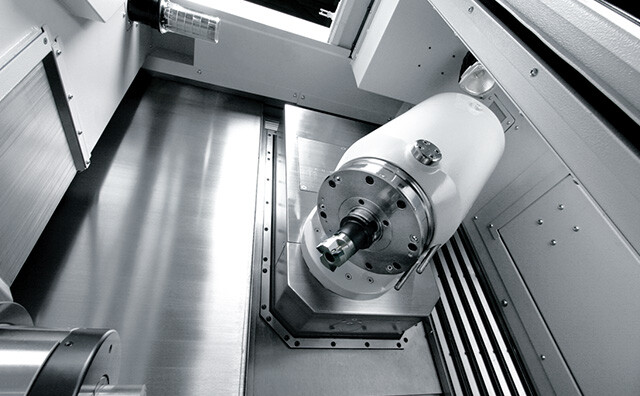

Длинный ход по оси Y

Используя проверенную ортогональную конструкцию оси Y, достигается длинный ход по оси Y ±100 мм, обеспечивая широкий диапазон обработки.

Характеристики продукции


модельINTEGREX i-150
ВМЕСТИМОСТЬ
Размер патрона6 дюймов
Макс. Диаметр поворота340mm
Макс. Длина поворота385mm
ПЕРЕМЕЩЕНИЯ
Расстояние перемещения по оси X370mm
Расстояние перемещения по оси Y200mm
Расстояние перемещения по оси Z435mm
Расстояние перемещения оси B-10° - +190°
Быстрое перемещение по оси X40 м/мин
Быстрое перемещение по оси Y40 м/мин
Быстрое перемещение по оси Z40 м/мин
ГЛАВНЫЙ ШПИНДЕЛЬ
Макс. Скорость вращения шпинделя5000 об/мин
Макс. Мощность шпинделя7.5/11kw
Фрезерная шпиндельная головка
Макс. Скорость вращения шпинделя12000 об/мин
Макс. Мощность шпинделя3.5/7.5kw
Макс. Крутящий момент шпинделя19,6/49,1 Н·м
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество инструментальных станций36ea
РАЗМЕРЫ
Длина2500mm
Высота2500mm
Ширина2320mm
Вес7300kg
