  • INTEGREX i NEO

›

INTEGREX i NEO
• Отличается компактной конструкцией фрезерного шпинделя с подавлением помех и предлагает несколько вариантов размеров.
• Подходит для более широкого диапазона размеров и форм заготовок благодаря увеличенной зоне обработки и ходу по оси Y.
• Оснащен высокоточным встроенным двигателем токарного шпинделя.
• Доступны опциональные конфигурации второго шпинделя и нижней револьверной головки для консолидации процессов.
• Оснащен передним инструментальным магазином, подходит для подготовки инструмента для различных заготовок.

INTEGREX i NEO

Многофункциональный обрабатывающий центр, обеспечивающий высокоэффективную и высокоточную обработку за счет интеграции производственных процессов.

• Отличается компактной конструкцией фрезерного шпинделя с подавлением помех и предлагает несколько вариантов размеров.

• Подходит для более широкого диапазона размеров и форм заготовок благодаря увеличенной зоне обработки и ходу по оси Y.

• Оснащен высокоточным встроенным двигателем токарного шпинделя.

• Доступны опциональные конфигурации второго шпинделя и нижней револьверной головки для консолидации процессов.

• Оснащен передним инструментальным магазином, подходит для подготовки инструмента для различных заготовок.


Простота в эксплуатации

Простое

управление

Высокая производительность

Высокая

производительность

Отличные обрабатывающие возможности

Отличные

обрабатывающие

возможности

Простое обслуживание

Простое

обслуживание

Основные преимущества

详情（实现高精度、高生产效率的机械构造）@1x

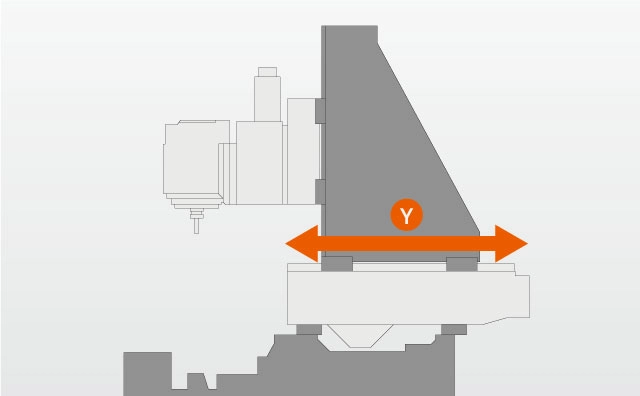

Достижение высокой точности и высокой производственной эффективности в механическом проектировании.

На основе структурного анализа была разработана совершенно новая механическая конструкция, сочетающая преимущества токарных и обрабатывающих центров, для достижения долговременной стабильной высокоточной обработки. Высокая точность позиционирования и высокая точность обработки достигаются во всем диапазоне хода по оси Y.

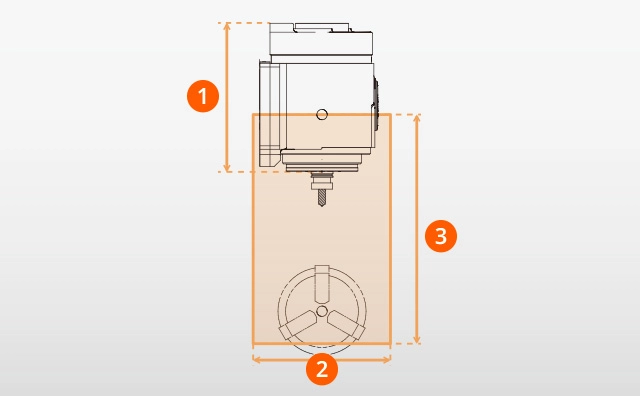

Компактный фрезерный шпиндель, который уменьшает помехи для заготовки, обеспечивает большую зону обработки.

• 1: 430 мм

• 2: Ось Y 300 мм (серии i-250 NEO, i-350 NEO, i-450 NEO)

Ось Y 210 мм (серии i-100 NEO, i-200 NEO)

• 3: Ось X 695 мм (серии i-250 NEO, i-350 NEO, i-450 NEO)

Ось X 535 мм (серии i-100 NEO, i-200 NEO)


详情（减少与工件干涉的紧凑型铣削主轴，确保了较大的加工区域）@1x

详情（铣削主轴）@1x

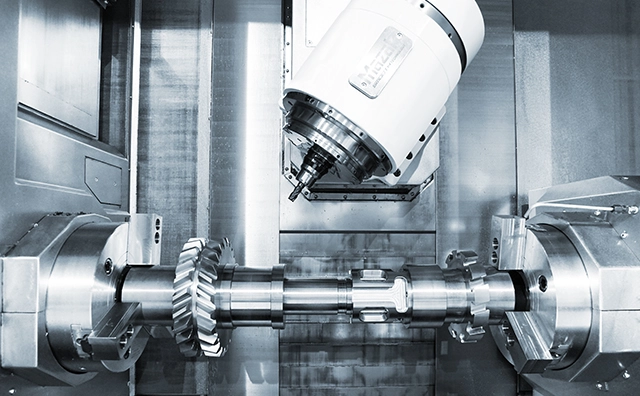

Фрезерный шпиндель

Оснащен фрезерным шпинделем, поддерживающим автоматическую смену инструмента (ATC). Компактная конструкция минимизирует помехи и расширяет зону обработки. Шпиндель 12000 об/мин обеспечивает эффективную обработку стали и литья. Доступен опциональный шпиндель 20000 об/мин, специально разработанный для высокоскоростной обработки алюминия и заготовок малого диаметра. Доступны несколько спецификаций шпинделя для различных производственных потребностей.

Характеристики продукции


Макс. Диаметр поворота600mm600mm670mm670mm670mm
Макс. Длина поворота590mm590mm1011/1519mm1011/1519/2500mm1011/1519/2500mm
ПЕРЕМЕЩЕНИЯ
Расстояние перемещения по оси X535mm535mm695mm695mm695mm
Расстояние перемещения по оси Y210mm210mm300mm300mm300mm
Расстояние перемещения по оси Z640mm640mm1077/1585mm1077/1585/2566mm1077/1585/2566mm
Расстояние перемещения оси B-30° - +210°-30° - +210°-30° - +210°-30° - +210°-30° - +210°
Быстрое перемещение по оси X48 м/мин48 м/мин50 м/мин50 м/мин50 м/мин
Быстрое перемещение по оси Y40 м/мин40 м/мин40 м/мин40 м/мин40 м/мин
Быстрое перемещение по оси Z40 м/мин40 м/мин50 м/мин50/50/40 м/мин50/50/40 м/мин
ГЛАВНЫЙ ШПИНДЕЛЬ
Макс. Скорость вращения шпинделя6000 об/мин5000 об/мин5000 об/мин4000 об/мин3300 об/мин
Макс. Мощность шпинделя7.5/11kw15/22kw15/22kw22/30kw30/37kw
Фрезерная шпиндельная головка
Макс. Скорость вращения шпинделя12000 об/мин12000 об/мин12000 об/мин12000 об/мин12000 об/мин
Макс. Мощность шпинделя11/12kw15/18.5kw22/24kw22/24kw22/24kw
Макс. Крутящий момент шпинделя46,1/57,3 Н·м46,1/57,3 Н·м91,3/124 Н·м91,3/124 Н·м91,3/124 Н·м
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество инструментальных станций36ea36ea36ea36ea36ea
РАЗМЕРЫ
Длина3415mm3505mm4175/4995mm4175/4995/6070mm4175/4995/6070mm
Высота2735mm2735mm2715mm2715mm2715mm
Ширина2445mm2445mm3115mm3115mm3115mm
Вес9930kg10780kg13150/14450kg13450/14750/17100kg13750/15050/17400kg
