INTEGREX j
Базовый многофункциональный обрабатывающий центр
• Многофункциональная фрезерная шпиндельная головка преодолевает ограничения токарных станков револьверного типа.
• Все операции обработки могут быть выполнены на одном станке.
• ЧПУ система разработана для удобства использования.

INTEGREX J
Базовый многофункциональный обрабатывающий центр

• Многофункциональная фрезерная шпиндельная головка преодолевает ограничения токарных станков револьверного типа.

• Все операции обработки могут быть выполнены на одном станке.

• ЧПУ система разработана для удобства использования.

Простота в эксплуатации

Простое

управление

Высокая производительность

Высокая

производительность

Отличные обрабатывающие возможности

Отличные

обрабатывающие

возможности

Простое обслуживание

Простое

обслуживание

Основные преимущества

详情(多功能铣削主轴,适用于多面加工)

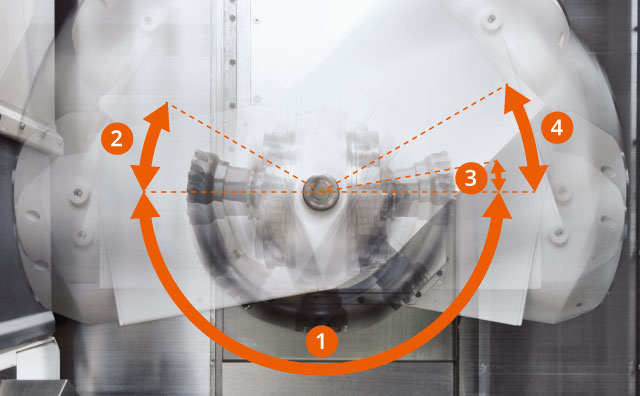

Многофункциональная фрезерная шпиндельная головка, подходит для многогранной обработки.

Фрезерная шпиндельная головка может индексироваться с шагом 5° в диапазоне от -30° до 190°, что позволяет выполнять обработку наружного диаметра, торцевую обработку и обработку под углом одним инструментом. Это исключает необходимость смены инструмента, сокращая время цикла обработки. Также доступна спецификация с индексацией на 1° в качестве опции.

Высокопроизводительная фрезерная шпиндельная головка

Эта фрезерная шпиндельная головка обладает мощными режущими способностями, сопоставимыми с небольшим обрабатывающим центром, что обеспечивает высокоэффективное производство.

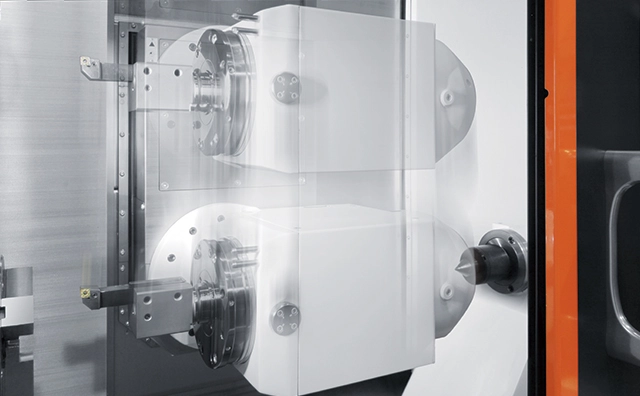

Учитывая механическую конструкцию зоны помех

Задняя бабка имеет определенный диапазон движения для обеспечения зазора, поэтому она не будет мешать фрезерной шпиндельной головке. То же самое относится и ко второй шпиндельной головке. Поскольку настройка и подготовка могут быть выполнены без помех, производительность труда повышается.


详情(高性能铣削主轴)@1x

详情(高精度分度鼠牙盘实现高加工精度)

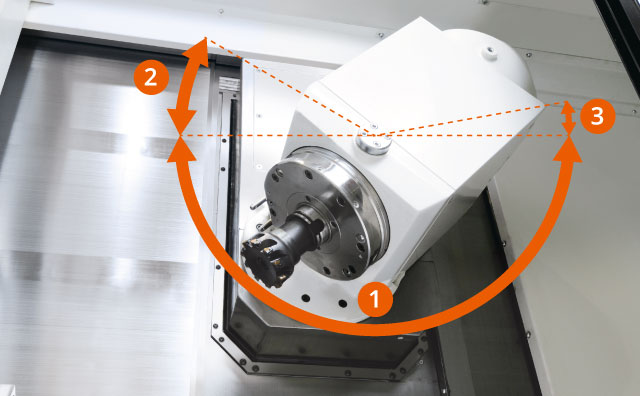

Высокоточная индексирующая храповая шестерня обеспечивает высокую точность обработки.

Фрезерная револьверная головка (ось B) фиксируется высокоточным индексирующим соединением Hirth для достижения такой же высокой точности индексации, как у токарного центра револьверного типа.

• 1: 180°

• 2: 30°

• 3: 10°


Характеристики продукции


модельINTEGREX j-200INTEGREX j-300INTEGREX j-400
ВОЗМОЖНОСТИ
Размер патрона8inch10inch12inch
Максимальный диаметр обработки500mm500mm500mm
Максимальная длина обработки500mm629/1165mm629/1165mm
ПЕРЕМЕЩЕНИЯ
Ход по оси X450mm615mm615mm
Ход по оси Y200mm260mm260mm
Ход по оси Z550mm695/1231mm695/1231mm
Расстояние перемещения по оси B-30° - +190°-30° - +190°-30° - +190°
Быстрое перемещение по оси X40 м/мин50 м/мин50 м/мин
Быстрое перемещение по оси Y40 м/мин40 м/мин40 м/мин
Быстрое перемещение по оси Z40 м/мин50 м/мин50 м/мин
MAIN SPINDLE
Максимальная скорость шпинделя5000r/min4000r/min3300 об/мин
Максимальная мощность шпинделя7.5/11kw15/18.5kw18.5/22kw
Фрезерная шпиндельная головка
Максимальная скорость шпинделя12000 об/мин12000 об/мин12000 об/мин
Максимальная мощность шпинделя5.5/7.5kw15/22kw15/22kw
Максимальный крутящий момент шпинделя21,9/27,5 Н·м45,7/75,4 Н·м45,7/75,4 Н·м
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество инструментальных позиций20ea20ea20ea
ГАБАРИТЫ
Длина2990/3790mm3840/4030mm4240/5130mm
Высота2400mm2720mm2720mm
Ширина2420/2460mm2705mm2705mm
Вес7400/8300kg12300/14200kg12600/14500kg
