  • INTEGREX i-H

›

INTEGREX i-H
• Передняя часть станка имеет плоскую конструкцию, что облегчает установку опций автоматизации (таких как шарнирные роботы и штабелеры).
• Мощный шпиндель и высокожесткая конструкция станка.
• Длинный ход по оси Y, расширяющий возможности обработки заготовок.
• Оснащен системой ЧПУ MAZATROL SmoothAi, поддерживающей ИИ, цифрового двойника и автоматизацию.

INTEGREX i-H

Многофункциональный обрабатывающий центр нового поколения

• Передняя часть станка имеет плоскую конструкцию, что облегчает установку опций автоматизации (таких как шарнирные роботы и штабелеры).

• Мощный шпиндель и высокожесткая конструкция станка.

• Длинный ход по оси Y, расширяющий возможности обработки заготовок.

• Оснащен системой ЧПУ MAZATROL SmoothAi, поддерживающей ИИ, цифрового двойника и автоматизацию.

Простота в эксплуатации

Простое

управление

Высокая производительность

Высокая

производительность

Отличные обрабатывающие возможности

Отличные

обрабатывающие

возможности

Простое обслуживание

Простое

обслуживание

Основные преимущества

详情（可实现高精度加工的机械构造）@1x

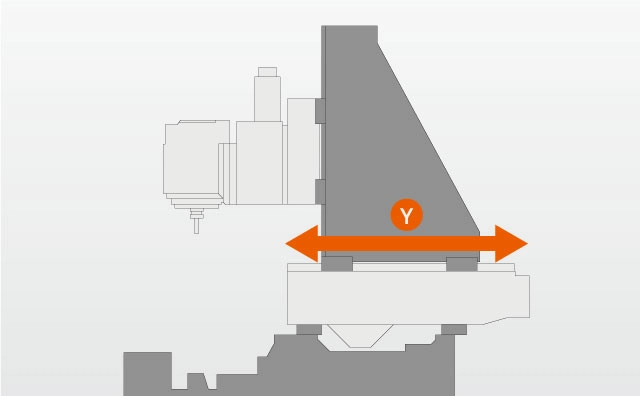

Механические конструкции, способные обеспечить высокоточную обработку.

На основе структурного анализа мы разработали оптимальную механическую конструкцию, сочетающую токарный центр и обрабатывающий центр, для достижения долгосрочной стабильной высокоточной обработки. Высокоточная обработка возможна на всем диапазоне хода оси Y.

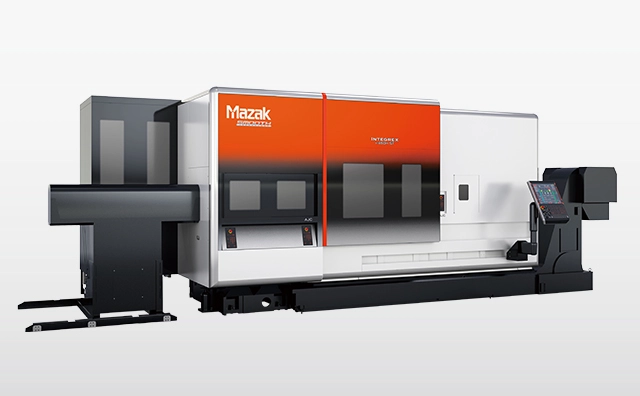

Автоматизированные системы, подходящие для различных продуктов и объемов производства.

Может быть установлена система подачи пруткового материала для подачи заготовок. Функция планирования системы подачи пруткового материала (опционально) поддерживает переменное производство и комплектное производство.

详情（适用于不同产品和产量的自动化系统）@1x

详情（热变位控制）@1x

Контроль теплового смещения

• Контроль температуры шпинделя

Температурно-контролируемое охлаждающее масло циркулирует внутри подшипников шпинделя и корпуса приводного двигателя,

подавляя тепловую деформацию шпинделя и предотвращая снижение точности обработки.

• Оси X, Y и Z: Охлаждение шарико-винтовой передачи в стандартной комплектации

Температурно-контролируемое охлаждающее масло циркулирует внутри шарико-винтовых передач, подавляя нагрев и предотвращая снижение точности обработки.

Характеристики продукции


модельINTEGREX i-100HINTEGREX i-200HINTEGREX i-250HINTEGREX i-350HINTEGREX i-450H
ВМЕСТИМОСТЬ
Размер патрона6 дюймов8 дюймов8 дюймов10 дюймов12 дюймов
Макс. Диаметр поворота600mm600mm600mm670mm670mm
Макс. Длина поворота590mm590mm1011/1519mm1011/1519/2500mm1011/1519/2500mm
ПЕРЕМЕЩЕНИЯ
Расстояние перемещения по оси X535mm535mm695mm695mm695mm
Расстояние перемещения по оси Y210mm210mm300mm300mm300mm
Расстояние перемещения по оси Z640mm640mm1077/1585mm1077/1585/2566mm1077/1585/2566mm
Расстояние перемещения оси B-30° - +210°-30° - +210°-30° - +210°-30° - +210°-30° - +210°
Быстрое перемещение по оси X48 м/мин48 м/мин50 м/мин50 м/мин50 м/мин
Быстрое перемещение по оси Y40 м/мин40 м/мин40 м/мин40 м/мин40 м/мин
Быстрое перемещение по оси Z40 м/мин40 м/мин50 м/мин50/50/40 м/мин50/50/40 м/мин
ГЛАВНЫЙ ШПИНДЕЛЬ
Макс. Скорость вращения шпинделя6000 об/мин5000 об/мин5000 об/мин4000 об/мин3300 об/мин
Макс. Мощность шпинделя7.5/11kw15/22kw15/22kw22/30kw30/37kw
Фрезерная шпиндельная головка
Макс. Скорость вращения шпинделя12000 об/мин12000 об/мин12000 об/мин12000 об/мин12000 об/мин
Макс. Мощность шпинделя11/12kw11/12kw22/24kw22/24kw22/24kw
Макс. Крутящий момент шпинделя46,1/57,3 Н·м46,1/57,3 Н·м91,3/124 Н·м91,3/124 Н·м91,3/124 Н·м
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество инструментальных станций38ea38ea38ea38ea38ea
РАЗМЕРЫ
Длина3415mm3505mm4175/4995mm4175/4995/6070mm4175/4995/6070mm
Высота2250mm2250mm2715mm2715mm2715mm
Ширина2170m2170mm2700mm2700mm2700mm
Вес9930kg10780kg13150/14450kg13450/14750/17100kg13750/15050/17400kg
